75 kW inverteri muutuva sagedusega ajam (VFD)pakub reguleeritavat kiiruse reguleerimist ühilduvate vahelduvvoolumootorite jaoks tööstussüsteemides. Õige draivi valimine nõuab aga enamat kui võimsuse vastavusse viimist. Ostjad peavad arvestama mootori nimivoolu, toitepinge, ülekoormusnõuete, koormuse omaduste, töökiiruse, keskkonnatingimuste ja juhtimisfunktsioonidega. See juhend selgitab, kuidas 75 kW võimsusega VFD töötab, kus seda kasutada, millised spetsifikatsioonid väärivad tähelepanu ning kuidas vältida levinud valiku- ja paigaldusprobleeme. See pakub ka praktilist ostude kontrollnimekirja inseneridele, seadmete tootjatele, süsteemiintegraatoritele ja tööstuslikele edasimüüjatele, kes töötavad ettevõttega Zhejiang Chuanken Electric Co., Ltd.
Tööstuslikud mootorid, pumbad, ventilaatorid, kompressorid, konveierid, segistid ja paljud muud tüüpi masinad. Rakendustes, kus nõutav kiirus muutub vastavalt tootmisvajadusele, võib mootori pidev täiskiirusel töötamine põhjustada tarbetut energiatarbimist, mehaanilist pinget või protsessi ebastabiilsust.

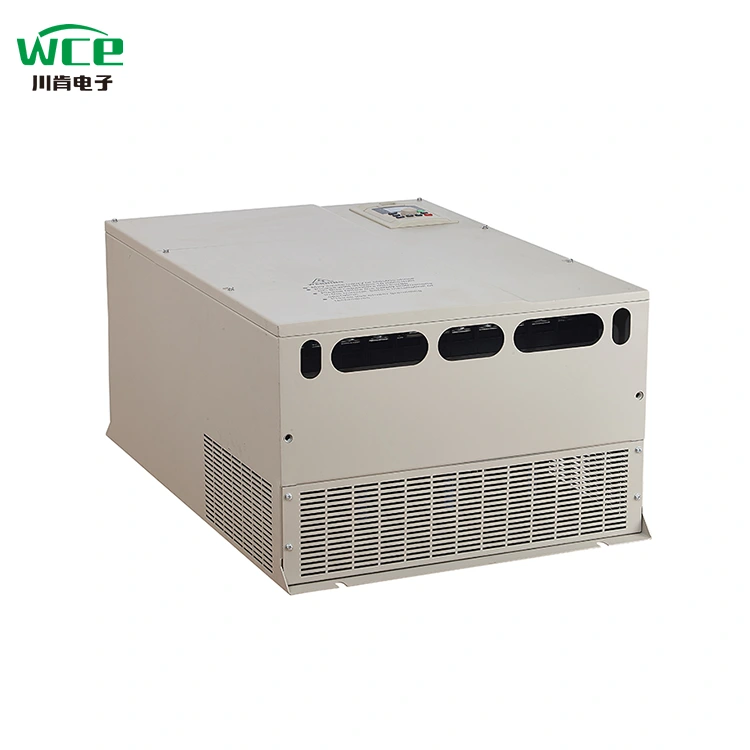

A 75 kW inverteri muutuva sagedusega ajam VFDon elektrooniline mootorikontroller, mis on loodud ühilduva vahelduvvoolumootori kiiruse ja töö reguleerimiseks, reguleerides väljundsagedust ja pinget vastavalt valitud juhtimismeetodile. 75 kW tähis tähistab nimivõimsuse klassi, kuid kasutatava mootori nimiväärtus sõltub ajami konkreetsest voolutugevusest, pingeklassist, töövõimsusest ja paigaldustingimustest.
Seadmetootjate ja tööstuslike ostjate jaoks võib korralikult valitud VFD toetada sujuvamat kiirendust, kontrollitud aeglustumist, protsesside täiustatud reguleerimist ja paindlikumat mootori tööd. Olenevalt mudelist võib see pakkuda ka mootorikaitsefunktsioone ja jälgimisvõimalusi.
Sellegipoolest ei sobi iga 75 kW ajam iga 75 kW mootori jaoks. Kaks sama nimivõimsusega draivi võivad erineda ülekoormusvõime, sisendi konfiguratsiooni, juhtimise jõudluse, keskkonnakaitse ja sideliideste poolest.
Tüüpiline vahelduvvoolu muutuva sagedusega ajam muudab sissetuleva vahelduvvoolu alaldi ja alalisvoolu lingi kaudu alalisvooluks, seejärel kasutab reguleeritava sagedusega vahelduvvoolu väljundi loomiseks elektroonilisi lülitusseadmeid. Juhtsüsteem reguleerib väljundit vastavalt valitud töörežiimile ja mootori nõuetele.
Vahelduvvoolu asünkroonmootori puhul on sünkroonkiirus seotud toitesageduse ja mootori pooluste arvuga. Sageduse vähendamine vähendab üldiselt mootori kiirust, suurendades aga kiirust mootori ja ajami lubatud töövahemikus. Asünkroonmootori tegelik kiirus sõltub ka koormusest ja libisemisest.
Paljud ajamid kasutavad kiiruse lihtsaks reguleerimiseks voltide hertsi kohta (V/f) juhtimist. Anduriteta vektorjuhtimine võib pakkuda paremat pöördemomendi juhtimist rakendustes, mis nõuavad suuremat kiirust või koormuse jõudlust. Saadaolevad funktsioonid sõltuvad konkreetsest VFD mudelist ja mootori konfiguratsioonist.
Reguleeritavad kiirendus- ja aeglustusrambid aitavad kontrollida, kui kiiresti mootor käivitub ja seiskub. Sobivad kaldtee seadistused võivad vähendada järsku mehaanilist koormust ja toetada stabiilsemat tootmist. Suure inertsiga koormused või kiire peatumise nõuded võivad vajada täiendavaid pidurdusseadmeid.
Olenevalt mudelist võib VFD jälgida voolu, pinget, temperatuuri, töösagedust ja tõrketingimusi. Mootori elektrooniline ülekoormuskaitse ja tõrkediagnostika võivad hooldusmeeskondi aidata, kuid ajam peab olema õigesti konfigureeritud ja seda tuleb kasutada koos vajaliku välise kaitsega.
75 kW võimsusega VFD võib sobida keskmiste kuni suurte tööstuslike mootorite jaoks, kui selle elektrilised nimiväärtused ja juhtimisvõimalused vastavad seadmetele. Tüüpilised rakendused hõlmavad järgmist.
Muutuva kiiruse reguleerimine võib aidata reguleerida voolu või rõhku pumpamissüsteemides. Sobiva juhtimisstrateegiaga võib see vähendada drosselkaod, toetada rõhu stabiilsust ja aidata hallata muutuvat nõudlust. Pumba karakteristikuid ja minimaalse vooluhulga nõudeid tuleb siiski järgida.
Ventilaatori kiirust saab reguleerida vastavalt ventilatsiooni, jahutuse või protsessi õhuvoolu nõuetele. Paljude tsentrifugaalventilaatorisüsteemide puhul võib kiiruse vähendamine oluliselt vähendada energiavajadust, eeldusel, et tööpunkt ja protsessi nõuded seda võimaldavad.
Konveierid vajavad sageli kontrollitud kiirendust ja stabiilset kiirust muutuva koormuse korral. Ajam tuleks valida vastavalt käivitusmomendile, koormuse inertsile, seiskamisnõuetele ning sagedase käivituse või ülekoormuse võimalusele.
Mikserid, tootmisseadmed ja muud tööstuslikud masinad võivad vajada reguleeritavat kiirust, et kohandada erinevaid materjale või töötlemisetappe. Sobiv VFD võib parandada töö paindlikkust, kuigi pöördemomendi profiil ja protsessinõuded peavad juhtstrateegiat juhtima.
| Rakendus | Tüüpiline kontrolli eesmärk | Oluline valikutegur |
|---|---|---|
| Tsentrifugaalpump | Voolu või rõhu reguleerimine | Muutuva pöördemomendiga töö, PID-juhtimine, minimaalne vooluhulk |
| Tööstuslik ventilaator | Õhuvoolu ja ventilatsiooni juhtimine | Tööulatus, jahutus, energia optimeerimine |
| Konveier | Kontrollitud käivitamine ja stabiilne transport | Käivitusmoment ja ülekoormusvõime |
| Mikser | Reguleeritav protsessi kiirus | Pöördemomendi nõudlus ja muutuvad koormustingimused |
| Kompressor | Võimsuse reguleerimine, kus see on lubatud | Kompressori ühilduvus ja käivitusnõuded |
Need on pigem üldised rakendusnäited kui garanteeritud ühilduvuse väited. Lõpliku valiku peaksid määrama seadme tootja nõuded ja tegelikud töötingimused.
Õige spetsifikatsioon hoiab ära kulukad ebakõlad, ootamatud väljasõidud ja välditavad kasutuselevõtuviivitused. Enne hinnapakkumise küsimist vaadake üle järgmised tehnilised tegurid.
Alustage mootori andmesildist ja tuvastage selle nimivõimsus ja täiskoormuse vool. VFD pidev väljundvool peab vastama mootorile ettenähtud töötingimustes nõutavale voolule või ületama seda. Voolutugevus on eriti oluline, kui mootor töötab suure pöördemomendi või sagedase ülekoormusega.
Kinnitage saadaolev toitepinge, sagedus ja faasi konfiguratsioon. Ajami sisendi nimiväärtus peab sobima toiteallikaga, samas kui selle väljund peab ühilduma mootoriga. Ainuüksi 75 kW reiting ei määra kindlaks, kas konkreetne mudel sobib 380 V, 400 V, 415 V või mõne muu toitesüsteemi jaoks.
Ülekoormusnõuded on olenevalt rakendusest ja mudelist erinevad. Tsentrifugaalpumbad ja ventilaatorid kasutavad sageli muutuva pöördemomendiga tööd, samas kui koormatud konveierid ja mõned kompressorid võivad vajada suuremat ülekoormusvõimet. Kontrollige tootja määratud ülekoormusprotsenti, kestust, töövõimsust ja kõiki sellega seotud vähendamistingimusi.
Tehke kindlaks, kas V/f juhtimine on piisav või on vaja andurita vektorjuhtimist. Kaaluge käivitusmomenti, madalatel pööretel jõudlust, kiiruse reguleerimist ja seda, kas on vaja tagasisidet kodeerijalt või protsessiandurilt.
Ümbritsev temperatuur, tolm, niiskus, kõrgus merepinnast, ventilatsioon ja korpuse kaitse võivad mõjutada ajami jõudlust. Kui VFD paigaldatakse kuuma elektrikilpi või tolmusesse tööstuspiirkonda, kontrollige jahutusnõudeid, lubatud keskkonnatingimusi ja kõiki vajalikke vähendamisi.
Kontrollige, kas rakendus vajab digitaal- ja analoogsisendeid, releeväljundeid, PID-juhtimist, tõrkelogimist või sidet PLC või järelevalvesüsteemiga. Protokolli tugi ja saadaolevad terminalid varieeruvad olenevalt tooteseeriast.
Erinevad masinad seavad mootorile erinevad nõudmised. Koormusprofiili mõistmine aitab määrata vajaliku voolutugevuse, juhtimisrežiimi ja pidurduskonfiguratsiooni.
Tsentrifugaalpumbad, ventilaatorid ja paljud puhurid on tavalised muutuva pöördemomendiga rakendused. Nende pöördemomendivajadus väheneb üldiselt kiiruse langedes. Õigesti konfigureeritud ajam võib seega aidata vähendada energiatarbimist, kui süsteem veedab palju aega vähendatud kiirusel.
Konveierid, teatud mahuga pumbad ja mõned segistid võivad isegi madalal kiirusel nõuda märkimisväärset pöördemomenti. Need rakendused vajavad sageli sobiva raskeveokite reitinguga ja piisava ülekoormusvõimega ajamit. Samuti tuleb hinnata mootori jahutamist madalatel pööretel.
Suured pöörlevad seadmed võivad aeglustamisel genereerida regeneratiivset energiat. Spetsiaalset käsitsemist võivad nõuda ka koormused, mis juhivad mootorit, mitte ei juhi seda. Olenevalt rakendusest võib vaja minna piduritakistit, piduriseadet või regeneratiivset lahendust.
Kui tööülesanne on ebakindel, esitage tarnijale koormuse tüüp, käivitussagedus, vajalik kiirendusaeg, peatumisaeg, kiirusvahemik ja eeldatavad ülekoormustingimused. See teave on kasulikum kui lihtsalt 75 kW mudeli küsimine.
Energiasääst on VFD paigaldamise tavaline põhjus, kuid tulemused sõltuvad masinast, juhtimisstrateegiast, töögraafikust ja süsteemi ülesehitusest. Ajam ei vähenda automaatselt energiatarbimist igas rakenduses.
Paljudes tsentrifugaalpumba- ja ventilaatorisüsteemides võib nõutav võimsus kiiruse vähendamisel oluliselt väheneda. See võib säästa, kui nõudlus päeva jooksul varieerub. Tegelik tulemus sõltub aga süsteemi kõverast, staatilisest rõhust, protsessi piirangutest ja mootori tööefektiivsusest.
Hinnake koos mootori efektiivsust, ajamikadusid, ülekandekadusid, protsessinõudeid ja olemasolevat juhtimismeetodit. Halvasti valitud kiirusvahemik või sobimatu juhtimisstrateegia võivad eeldatavat kasu piirata.
Salvestage töötunnid, mõõdetud energiavajadus, koormuse kõikumised, elektritariifid ja hoolduskulud. Võrrelge praegust süsteemi kavandatava VFD-ga juhitava süsteemiga, kasutades realistlikke eeldusi, mitte tuginedes universaalsele säästuprotsendile.
| Kulutegur | Kogutav teave | Miks see on oluline |
|---|---|---|
| Energiatarbimine | Mõõdetud kW ja aastased töötunnid | Hindab potentsiaalset elektrisäästu |
| Paigaldamine | Kapp, juhtmestik, filtrid ja kasutuselevõtt | Määrab projekti esialgse maksumuse |
| Hooldus | Ülevaatus-, jahutus- ja hooldusnõuded | Toetab elutsükli kulude planeerimist |
| Protsessi jõudlus | Voolu, rõhu, kiiruse ja tootmisandmed | Kontrollib, kas juhtimislahendus vastab töövajadustele |
Õige paigaldus on ohutu töö ja töökindluse tagamiseks hädavajalik. Kvalifitseeritud elektritöötajad peaksid järgima ajami tootja juhiseid, kehtivaid elektrikoode ja masina ohutusnõudeid.
Kontrollige sissetulevat pinget, faasi, sagedust, maandust ja ülesvoolu kaitseseadmeid. Veenduge, et valitud draiv ühildub toitesüsteemi ja paigaldustingimustega.
Tagage vajalikud vahed, ventilatsioon ja soojuse hajutamine. Vajadusel eraldage toitejuhtmestik tundlikest juhtjuhtmetest ning järgige tootja juhiseid kaablite marsruutimise ja elektromagnetilise ühilduvuse kohta.
Konfigureerige mootori nimipinge, voolutugevus, sagedus, kiirus ja muud nõutavad andmesildi andmed. Rakendage vastavaid mootorikaitse seadistusi ja juhtimisrežiimi vastavalt tootja juhistele.
Kontrollige pöörlemissuunda, kiirendust, aeglustumist, töökiirust, koormusreaktsiooni ja veakäsitlust. Enne masina tavapäraseks tootmiseks vabastamist testige täielikku juhtimisskeemi.
Salvestage parameetrite sätted, juhtmestiku teave, kasutuselevõtu kirjed ja asjakohane häireajalugu. Dokumentatsioon aitab tehnikutel kavandatud konfiguratsiooni taastada ja tulevaste probleemide tõrkeotsingut teha.
Ohutuse tagamiseks eraldage toiteallikas ja järgige enne ajamiga või sellega ühendatud seadmetega töötamist tootja tühjendus- ja kontrolliprotseduure. Alalisvoolu siin võib pärast toite väljalülitamist säilitada ohtlikku pinget.
Paljud ajami vead võivad tuleneda valest suurusest, halvast jahutusest, sobimatutest parameetriseadetest, juhtmestiku probleemidest või rasketest koormustingimustest. Struktureeritud tõrkeotsingu protsess võib vähendada seisakuid ja vältida tarbetut komponentide asendamist.
Võimalikud põhjused on ülemäärane käivitusmomendi vajadus, lühike kiirendusaeg, mehaaniline sidumine, valed mootoriandmed või sobimatud juhtseaded. Enne parameetrite reguleerimist vaadake üle vea ajalugu ja koormustingimused.
Kontrollige ventilatsiooni, kapi temperatuuri, jahutusventilaatoreid, jahutusradiaatori puhtust ja laadimist. Kontrollige, kas paigaldus ületab lubatud ümbritseva õhu temperatuuri või kõrguse piire ja kas on vaja vähendada.
Kiire aeglustamine või suure inertsiga koormus võib energiat ajami alalisvoolu siinile tagasi saata. Olenevalt rakendusest ja toote konstruktsioonist võib vaja minna pikemat aeglustusaega või sobivat pidurduslahendust.
Kontrollige mootori parameetrite täpsust, juhtimisrežiimi, kiiruse võrdlussignaale, juhtmestikku ja koormuse muutumist. Suletud ahelaga süsteemide puhul kontrollige vastavat tagasisideseadet ja juhtimisseadeid.
Vaadake üle häirekood, toitetingimused, juhtjuhtmestik, võrgu konfiguratsioon ja maandus. Registreerige rike enne ajami lähtestamist ja kui põhjus jääb ebaselgeks, lugege toote kasutusjuhendit või kvalifitseeritud tehnilist tuge.
Ennetav hooldus peaks järgima tootja hooldusgraafikut ja hõlmama ventilatsiooniteede, elektriühenduste, keskkonnatingimuste ja rikete dokumentide asjakohast kontrolli.
Tööstuslikud ostjad saavad vähendada spetsifikatsioonide lünki ja hankeviivitusi, koostades enne pakkumise küsimist täieliku tehnilise ülevaate.
Zhejiang Chuanken Electric Co., Ltd.toimib ettevõtte võrdlusalusena ostjatele, kes hindavad tööstuslikke mootorijuhtimistooteid. Arutades 75 kW inverteri muutuva sagedusega ajamit, peaksid ostjad esitama kavandatud rakenduse ja elektrinõuded, et saaks kinnitada sobiva tooteseeria ja konfiguratsiooni.
OEM-projektide, seadmete uuendamise ja turustajahanke puhul annab tarnijate tehnilise sobivuse, dokumentatsiooni, teenindustoe ja kogu kasutuskulude võrdlemine ostuotsuste tegemiseks tugevama aluse kui ainult nimivõimsuse reitingute võrdlemine.
75 kW VFD juhib ühilduva vahelduvvoolumootori kiirust ja tööd, reguleerides selle väljundsagedust ja pinget. Olenevalt mudelist võib see pakkuda ka mootorikaitset, reguleeritavat kiirendust ja aeglustumist, jälgimist ja tööstusliku juhtimise integreerimist.
See võib olla sobiv, kuid võimsusest üksi ei piisa. Enne ühilduvuse kinnitamist kontrollige mootori nimivoolu ja -pinget, ajami pidevat väljundvoolu, ülekoormusvõimsust, töövõimsust ja töötingimusi.
Potentsiaalsete rakenduste hulka kuuluvad tööstuslikud pumbad, ventilaatorid, puhurid, konveierid, segistid ja ühilduvad kompressorid. Sobivus sõltub mootori spetsifikatsioonidest, koormuse omadustest, nõutavast pöördemomendist ja valitud ajami võimalustest.
See võib vähendada energiatarbimist sobivates muutuva kiirusega rakendustes, eriti kui pumba või ventilaatori nõudlus aja jooksul muutub. Tegelik kokkuhoid sõltub koormusprofiilist, süsteemi konstruktsioonist, töötundidest, ajamikadudest ja juhtimisstrateegiast.
Nõutav pinge sõltub konkreetsest tootemudelist ja piirkondlikust elektrisüsteemist. Kontrollige toitepinget, faasi ja sagedust tootja andmelehe alusel, selle asemel, et eeldada, et kõik 75 kW ajamid jagavad sama elektrikonfiguratsiooni.
Mitte iga rakendus ei nõua seda. Pidurdustakistit või muud pidurduslahendust võib vaja minna, kui koormus on suure inertsiga, nõuab kiiret aeglustumist või tagastab ajamile märkimisväärse energia. Kinnitage sobivus ja suurus tootjaga.
Hinnake tarnija tehnilist dokumentatsiooni, toote sobivust, kvaliteediprotsesse, tugivõimalusi, garantiitingimusi, tarnekorraldust ja rakendusnõuete selgitamise võimet. Enne tellimuse esitamist küsige täpseid mudeli spetsifikatsioone.
Valmistage ette mootori andmesildi andmed, toitepinge, rakenduse tüüp, ülekoormusnõuded, juhtimisfunktsioonid, paigalduskeskkond, kogus ja tarnekoht. Need üksikasjad aitavad tarnijal sobivat ajami konfiguratsiooni hinnata.
