VFD -i lihtne tõrkeotsingu - IGBT 、 alaldi sild

Hoiatus:

Enne mõõtmist on vaja tagada, et VFD oleks välja lülitatud ja elektriliinid r, s, t ja väljundliinid u, v, w eemaldatakse. Ainult pärast P+/N- mõõtmist ja alalisvoolu pinget ei saa teha operatsiooni!

Mõõda VFD alaldimoodul:

Esiteks seadke multimeeter positsioonile "diood" ja seejärel kasutage multimeetri punaseid ja musta testi juhtmeid, et järgida tuvastamiseks allolevaid samme:

Teiseks puudutage DC -siini positiivset terminali P (+) musta testi plii ning puudutage R, S ja T järjestuses punase testi pliiga. Salvestage kuvatud väärtused multimeetril.

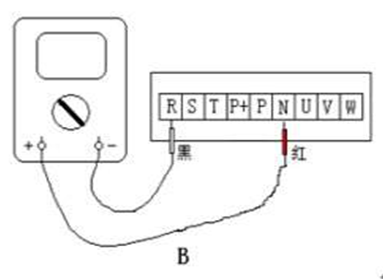

Kolmandaks, seejärel puudutage punast testi DC-siini negatiivset terminaalset n (-) ja puudutage musta testi pliini järjestuses R, S ja Tni ning registreerige multimeetri kuvamisväärtus.

Neljandaks, kui kuuenda mõõtmise kuvatavad väärtused on põhimõtteliselt tasakaalus, näitab see, et VFD parandamisega pole probleeme. Vastasel juhul kahjustatakse vastava positsiooni rektifitseerimismoodul.

Mõõda VFD IGBT -moodul:

Esiteks seadke multimeeter positsioonile "diood" ja seejärel kasutage multimeetri punaseid ja musta testi juhtmeid, et järgida tuvastamiseks allolevaid samme:

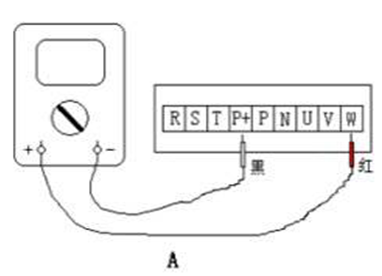

Teiseks puudutage DC -siini positiivset terminali P (+) musta testi pliiga ja puudutage U, V ja W järjestuses punase testi pliiga. Salvestage kuvatud väärtused multimeetril.

Kolmandaks, seejärel puudutage punast testi DC-siini negatiivse terminali N (-) NE (-) ja puudutage musta testi plii u, v ja w järjestuses ning registreerige multimeetri kuvamisväärtus.

Neljandaks, kui kuuenda mõõtmise kuvatavad väärtused on põhimõtteliselt tasakaalus, näitab see, et VFD IGBT -muunduriga pole probleeme. Vastasel juhul on IGBT -muundur vastavas asendis kahjustatud.
