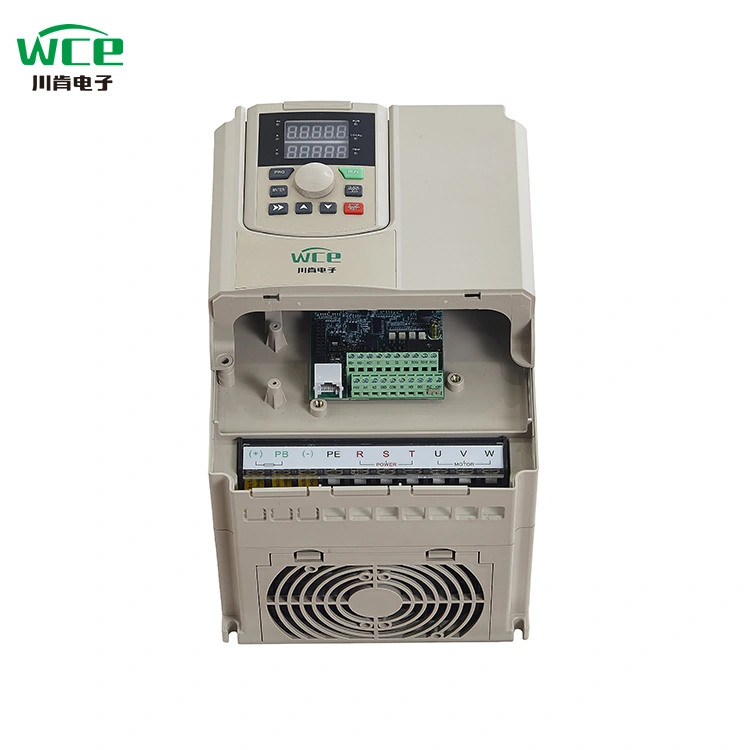

Pumba jaoks 11kW muutuv sagedusvedaja

SCK300 seeria on suure jõudlusega muundur, mis on loodud tööstusautomaatikaks, mis integreerib multifunktsiooni ning suure tõhususe ja energiasäästu ning sobib mitmesuguste tööstusseadmete juhtimiseks.

Põhifunktsioonid ja eelised

Täiustatud vektorjuhtimistehnoloogia: ülitäpse kiiruse reguleerimine ja stabiilne töö, suurepärane dünaamiline vastus.

Kõrge efektiivsus ja energiasääst: optimeerige mootori töö efektiivsust ja vähendage märkimisväärselt energiatarbimist.

Lai ühilduvus: toetage ventilaatorite, pumpade, konveierilintide, purustajate ja muude seadmete keerulisi töötingimusi.

Rakenduse stsenaarium

Paindlik kasutamine järgmistes valdkondades:

Vedeliku juhtimine (ventilaator, pumba koormus)

Materjaliülekanne (konveierilint, lift)

Raskete masinate (purustaja, mikser)

Laiendamine ja täiendamine

SCK350 sujuv täiendamine: parandage jõudlust ja laiendage funktsionaalseid mooduleid, asendades juhtplaat.

Spetsiaalsete seadmete, näiteks kraanade kohandamine: laienemiskaardid toetatakse pärast täiendamist, et täita selliste ametialaste stsenaariumide nõudeid nagu pöördemomendi juhtimine ja mitme mootori sünkroniseerimine.

Moodulaarse disaini ja tehnoloogiauuendustega saab SCK -seeriat kohandada mitmekesiste tööstusautomaatikavajadustega, alates põhilistest kuni edasijõudnuteni.

Toote parameeter (spetsifikatsioon)

Tootefunktsioon

● I/O funktsioonid

◆ Sisendpinge vahemik: 220 V/380 V/660 V ± 15%

◆ Sisendisageduse vahemik: 47 ~ 63Hz

◆ Väljundpinge vahemik: 0 ~ Nimega sisendpinge

Väljundsageduse vahemik: 0 ~ 400Hz

● perifeersete liidese funktsioonid

◆ Programmeeritav digitaalne sisend: 8 sisend

◆ Programmeeritav analoogsisend: AI1: 0 ~ 10 V sisend, AI2: 0 ~ 10 V või 0 ~ 20mA sisend

◆ Avatud koguja väljund: 1 väljund

◆ Relee väljund: 2 väljundit

◆ Analoogväljund: 2 väljundit, vastavalt 0/4 ~ 20mA või 0 ~ 10 V

● Tehniliste jõudluse omadused

◆ Juhtimisrežiim: puudub PG vektorjuhtimine, V/F juhtimine, pöördemomendi juhtimine.

◆ Ülekoormuse maht: 150% nimivoolu 60ndad; 180% hinnatud praegune 10S

◆ Käivuse alustamine: PG vektori juhtimine puudub: 0,5Hz/150% (SVC)

◆ Kiiruse suhe: PG vektori juhtimine puudub: 1: 100

● Funktsionaalsed omadused

◆ Sageduse seadistamise režiim: digitaalne seadistus, analoogseade, jadakommunikatsiooni seadistamine, mitmekiiruseline, PID-seade jne.

◆ PID juhtimisfunktsioon

◆ Mitmekiiruseline juhtimisfunktsioon: 16 kiiruse juhtimine

◆ Kiiku sageduse juhtimisfunktsioon

◆ Hetkeline jõu rike ilma funktsiooni peatamata

◆ Kiire/JOG võtmefunktsioon: multifunktsionaalne otsetee võti, mille kasutajad vabalt määratlevad

◆ Automaatne pinge reguleerimise funktsioon: kui toitevõrgu pinge muutub, saab see automaatselt hoida väljundpinge konstantset

◆ Esitage kuni 25 tüüpi rikkekaitsefunktsioonid: üle voolu, ülepinge, temperatuuri, faasi kadumise, ülekoormuse ja muude kaitsefunktsioonide all

Tooterakendus

Tooteid saab kasutada metallurgia- ja keemiatööstuses, kompressorites, kraanades, omavalitsuste inseneriteaduses.

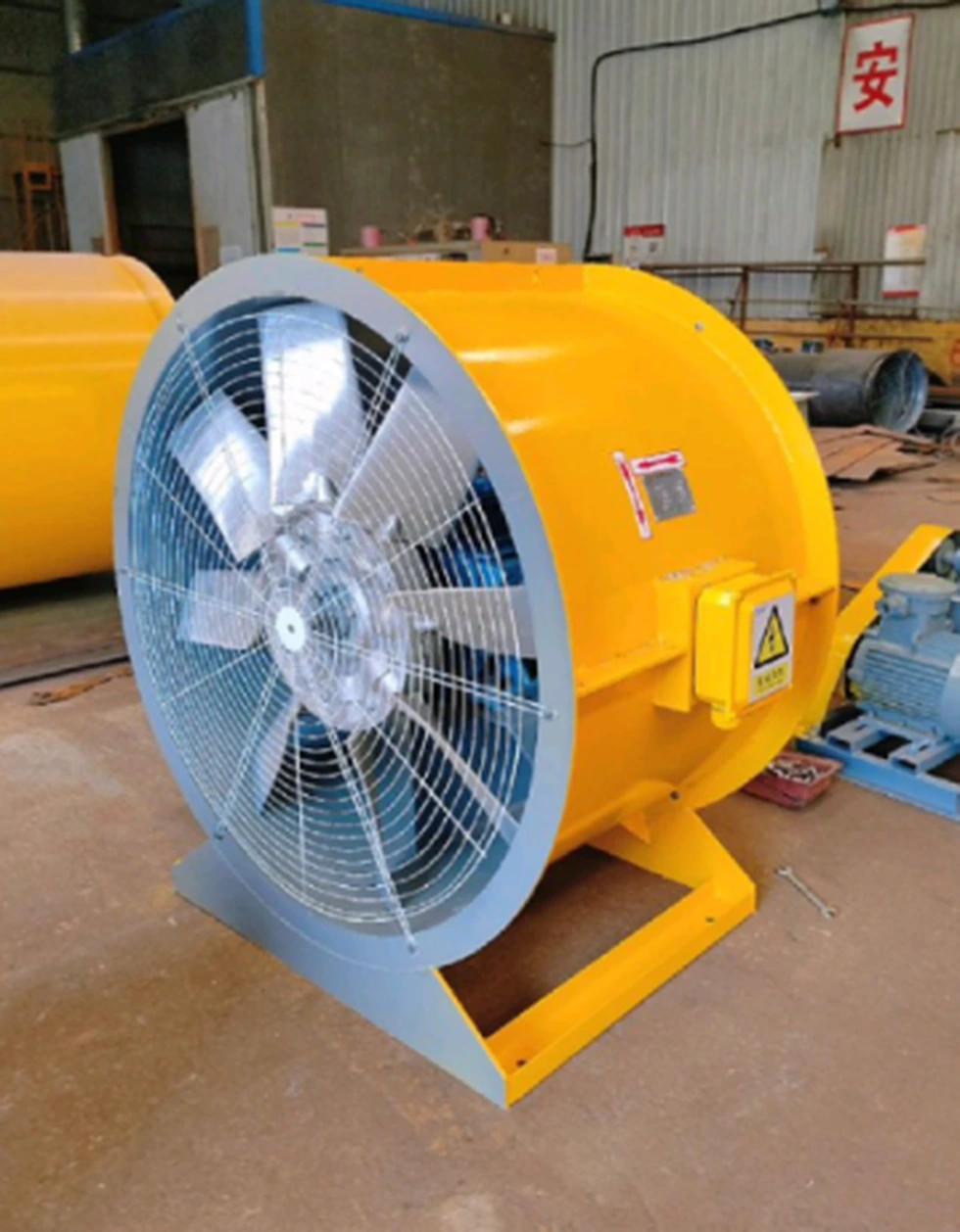

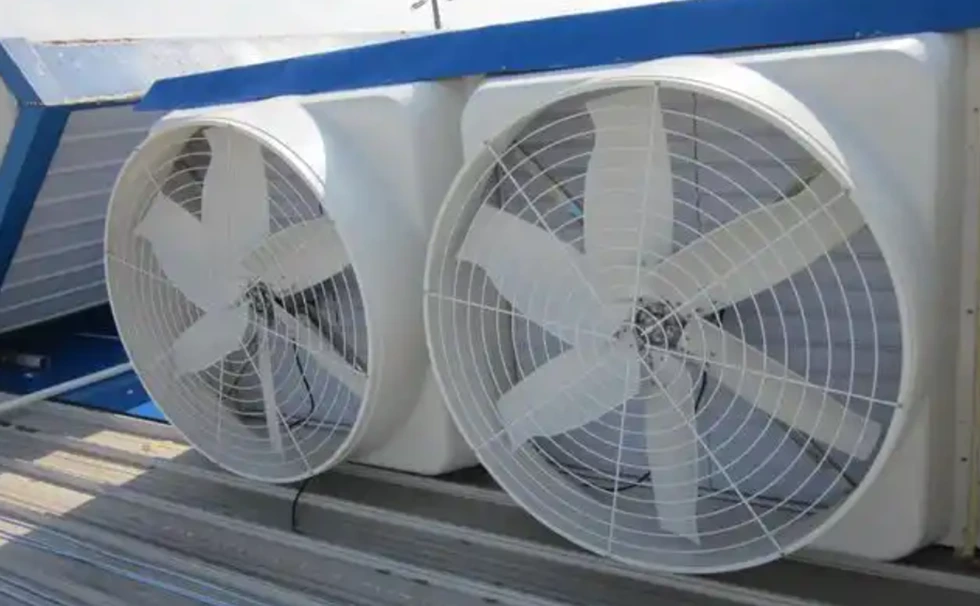

Fännid

Sagedusmuunduri rakendamine ventilaatorite valdkonnas ei vähenda mitte ainult energiatarbimist, vaid parandab intelligentse juhtimise kaudu ka süsteemi täpsust ja automatiseerimise taset. WCE SCK300 seeria, millel on kõrge ühilduvus ja energiasäästlikud algoritmid, võib katta väikeste ventilaatorite mitmekesised vajadused suurtele tööstusfännidele, aidates ettevõtetel saavutada rohelist ja tõhusat tootmist.

Põllu niisutamine

Põllumajanduse niisutamisel on pideva rõhu veevarustuse VFD peaaegu standardne. Esiteks võib pumba käivitamise käigus VFD järk -järgult oma töösagedust suurendada, nii et pump saaks aeglaselt töötada, nii et vesi ei mõjuta torujuhtmele liiga suurt mõju. Seejärel saab VFD -d kasutada koos kaugrõhu gabariidi või rõhuanduriga, et võrdsustada meie torudes rõhk. Lõpuks saab VFD juhtida rõhukaitse torustikku, aga ka omaenda ülekoormuse, alakoormuse, ülerõhu ja toetuse kaitse kaudu, et vähendada pumba kahjustusi.

Saadaval on kaks kuvarežiimi:

1.LCD -ekraan: tulge hiina ja inglise väljapanekuga, saate kohandada ka vene, portugali, hispaania, pärsia ja muid keeli.

2. LED -ekraan: traditsiooniline digitaalne torude ekraan, topeltrea ekraan, jälgige korraga kahte andmekogumit.

VFD võtab kasutusele laia ja suuremahulise konstruktsioonidisaini, integreerib suuremahulised jahutuskomponendid ning sellel on kõrge koormus pidev töövõime ja kõrge tõhususega kasutamise määr. Jahutussüsteemi tugevdades ja kõrge temperatuuriga vastupidavate komponentide valimisega saab see stabiilselt kohaneda kõrge temperatuuri ja karmide töötingimustega, näiteks troopilistega.

Erinevat tüüpi sisend- ja väljundrežiime saab kohandada:

1,3p 380 V sisend 3p 380 V väljundisse.

2. 3p220V sisend 3p220v väljundisse.

3. 3p660V sisend 3p660v väljundisse.

4. 1p220v sisend 3p 380v väljundisse.

5. 1p220v sisend 3p220v väljundisse.

Kiiruse jälgimisfunktsiooni abil saab paremini kahekordselt käivitada.

Kaasas Modbus RTU kommunikatsioon ja saab laienduskaartide lisamisega rakendada ka Modbus TCP, PRPFIBUS ja PROFINET.

VFD juhtmestiku skeem.
