3 faasi 380 V vahelduvvoolu draiv VFD

WCE SCK300 seeria draivid on suure jõudlusega, multifunktsionaalsed draivid, mis on mõeldud tööstusautomaatikaks, mida kasutatakse laialdaselt ventilaatorites, pumpades, konveierilintides, purustides ja muudes seadmetes. Selle tuum võtab kasutusele täiustatud vektorjuhtimise tehnoloogia, millel on kiire regulatsiooni täpsus, energiasääst ja kõrge efektiivsus, stabiilne töö jne ning mis võib vastata erinevate tööstusstsenaariumide vajadustele. Oleme teinud ka kohandatud lahendusi mobiilse purusti muunduri juhtimiskappide jaoks, mis töötavad suurepäraselt paljudes kohtades üle kogu riigi.

Toote parameeter (spetsifikatsioon)

Tootefunktsioon

● I/O funktsioonid

◆ Sisendpinge vahemik: 220 V/380 V/660 V ± 15%

◆ Sisendisageduse vahemik: 47 ~ 63Hz

◆ Väljundpinge vahemik: 0 ~ Nimega sisendpinge

Väljundsageduse vahemik: 0 ~ 400Hz

● Funktsionaalsed omadused

◆ Sageduse seadistamise režiim: digitaalne seadistus, analoogseade, jadakommunikatsiooni seadistamine, mitmekiiruseline, PID-seade jne.

◆ PID juhtimisfunktsioon

◆ Mitmekiiruseline juhtimisfunktsioon: 16 kiiruse juhtimine

◆ Kiiku sageduse juhtimisfunktsioon

◆ Hetkeline jõu rike ilma funktsiooni peatamata

◆ Kiire/JOG võtmefunktsioon: multifunktsionaalne otsetee võti, mille kasutajad vabalt määratlevad

◆ Automaatne pinge reguleerimise funktsioon: kui toitevõrgu pinge muutub, saab see automaatselt hoida väljundpinge konstantset

◆ Esitage kuni 25 tüüpi rikkekaitsefunktsioonid: üle voolu, ülepinge, temperatuuri, faasi kadumise, ülekoormuse ja muude kaitsefunktsioonide all

● perifeersete liidese funktsioonid

◆ Programmeeritav digitaalne sisend: 8 sisend

◆ Programmeeritav analoogsisend: AI1: 0 ~ 10 V sisend, AI2: 0 ~ 10 V või 0 ~ 20mA sisend

◆ Avatud koguja väljund: 1 väljund

◆ Relee väljund: 2 väljundit

◆ Analoogväljund: 2 väljundit, vastavalt 0/4 ~ 20mA või 0 ~ 10 V

● Tehniliste jõudluse omadused

◆ Juhtimisrežiim: puudub PG vektorjuhtimine, V/F juhtimine, pöördemomendi juhtimine.

◆ Ülekoormuse maht: 150% nimivoolu 60ndad; 180% hinnatud praegune 10S

◆ Käivuse alustamine: PG vektori juhtimine puudub: 0,5Hz/150% (SVC)

◆ Kiiruse suhe: PG vektori juhtimine puudub: 1: 100

Tooterakendus

Tooteid saab kasutada kaevandamisel, ventilaatorites, pumpades, uutes energiaseadmetes ja muudes sündmustes.

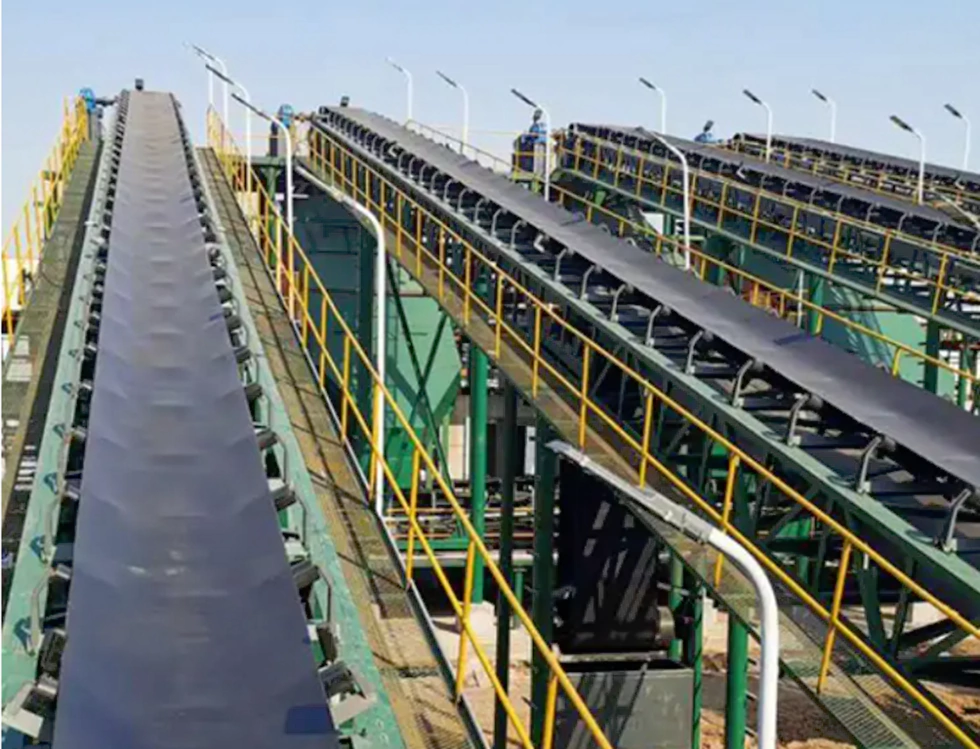

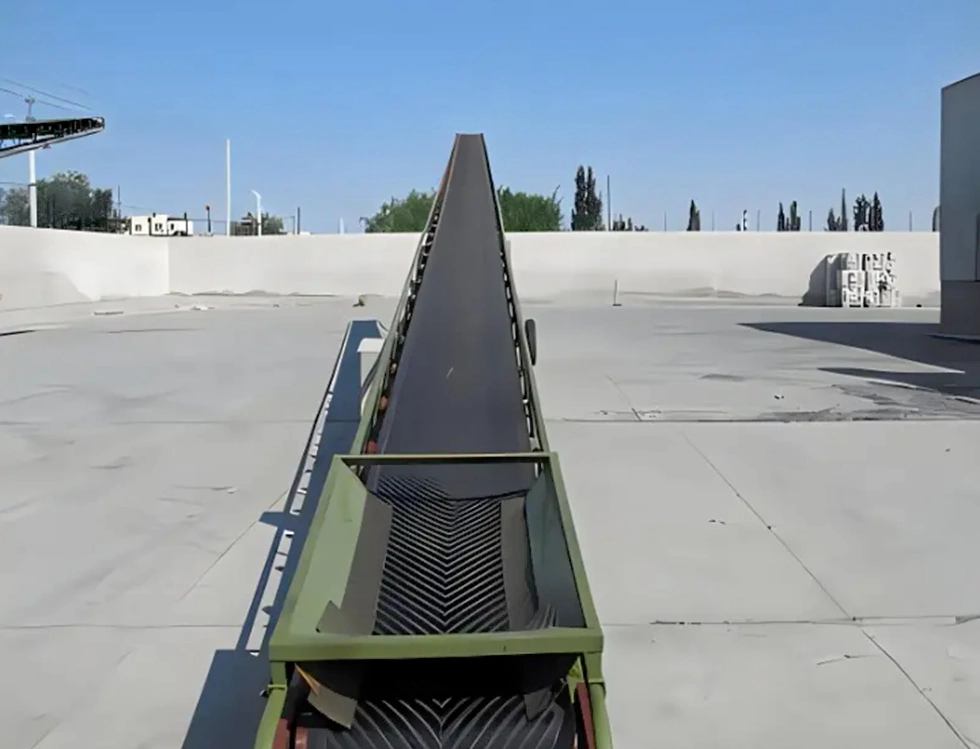

Konveierilint, transporditarbed

Sagedusmuunduri rakendamine konveierisüsteemis on üks peamisi tehnoloogiaid materjali tõhusa ja täpse edastamise ja sortimise saavutamiseks

1. mitmekäiguline materjali käigukast

Stsenaarium: erineva suuruse/kaaluga pakid logistikalaos

Realiseeritud:

Mitu kiiruseparameetrite komplekti (näiteks 30Hz/50Hz/80Hz) on eelnevalt eelnevalt ja lülitatud PLC või HMI abil.

Kombineerituna fotoelektrilise anduriga, et tuvastada pakendi suurust, vastab automaatselt kiirusele (suur madala kiirusega libisemisvastane, väike kiire efektiivsus).

2. täpne positsioneerimine ja sortimine

Stsenaarium: Expressi sorteerimiskeskus suunab maatükke sihtkoha kaupa

Realiseeritud:

Kooderi tagasiside + muunduri suletud ahela juhtimine, täpsus positsioneerimisega kuni ± 1mm.

Kui pakett saabub sortimisporti, viib inverter fikseeritud peatuse (alalisvoolu pidurdus + nullkiirusel hõljuma) koos tõukevarda/robotiseerimisvarrega.

3. sünkroonne koostöökontroll

Stsenaarium: mitme segmendiga konveieri rihma relee käigukasti

Realiseeritud:

Peamine/orja juhtimisrežiim: peamise sagedusmuundur saadab sagedusjuhised ja orjamasin sünkroonselt järgib Modbus/Canopeni kaudu.

Kaskaadi juhtimine: tagumine konveier on esiküljest 5% kiirem, vältides esemete kogunemist.

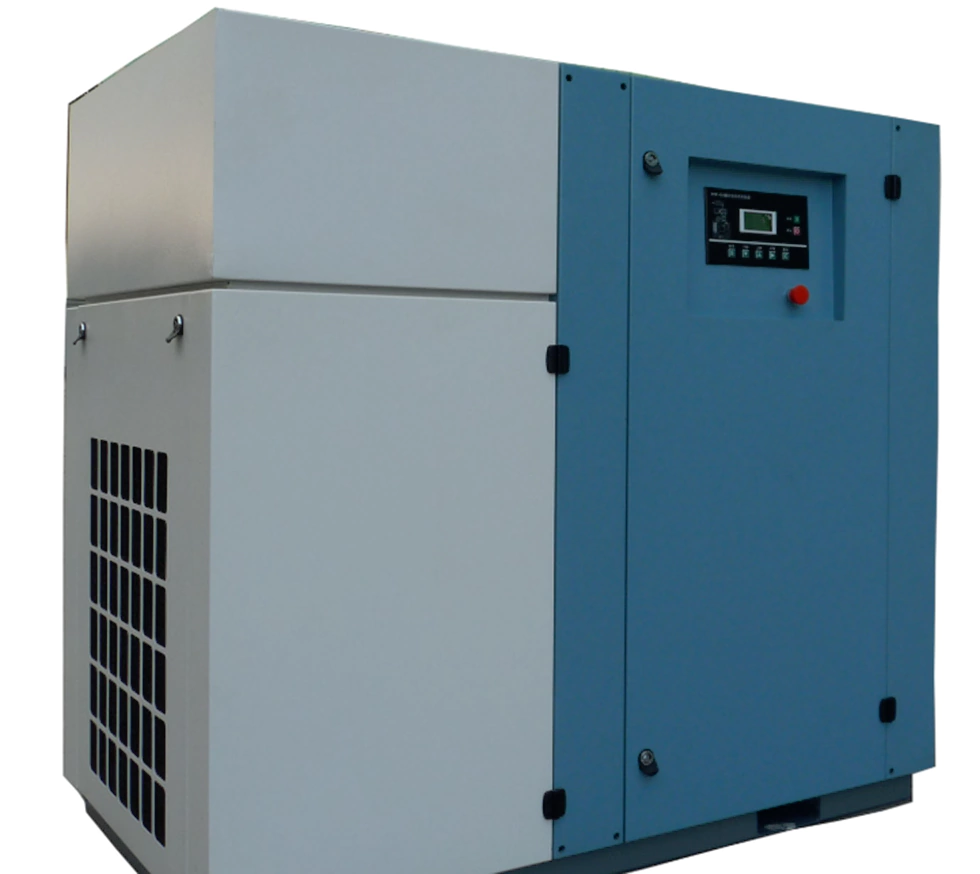

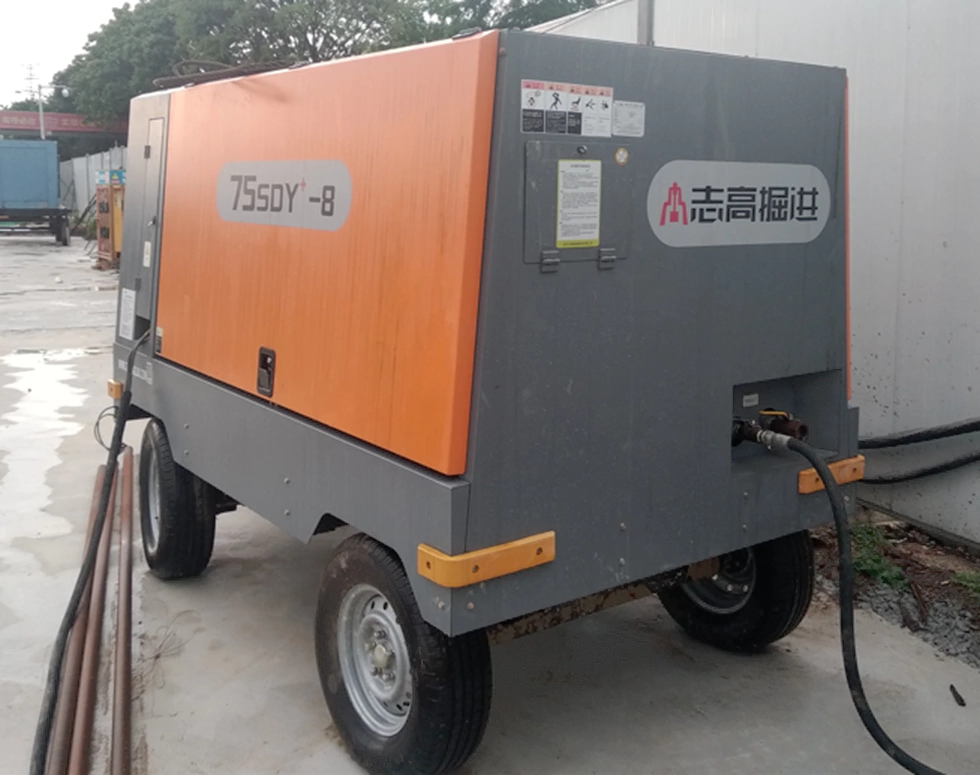

Õhukompressor

Õhukompressori muundur on spetsiaalne muundur, mis on kohandatud igasuguste õhukompressorite jaoks. Õhukompressori muutuva sageduse muundamine võib muuta gaasi toiterõhu stabiilseks rõhuregulaatori kaudu, õhukompressor saab töötada seatud rõhu väärtuse all, rõhk on stabiilne ja usaldusväärne ning rõhk võib olla astmeline seadistamine ja reguleeritav igal ajal. Mootorit, et saavutada pehme starti, kompressori tööelu ja hooldustsüklit pikendatakse tunduvalt. Õhukompressori heitgaaside mahtu kontrollib õhukompressori kiirus, silindris olev õhuklapiplaat ei ole enam korduvalt avatud ja suletud ning töötingimused, näiteks klapi iste ja vedru, on oluliselt paranenud, mis väldib kõrge temperatuuri ja kõrgrõhuga gaasi teravat voolu ja mõju ning hooldustöökoormust väheneb.

LCD kuvab teie eelistuste kohaselt mitu keeleteksti ja graafikat, LED -kuvanumbreid, intuitiivsemaid

VFD maht on suur struktuur, suurem radiaator, toodete kasutamise kiirus, võib normaalselt töötada kuumas keskkonnas, näiteks troopiliselt.

Erinevat tüüpi sisend- ja väljundrežiime saab kohandada:

1,3p 380 V sisend 3p 380 V väljundisse.

2. 3p220V sisend 3p220v väljundisse.

3. 3p660V sisend 3p660v väljundisse.

4. 1p220v sisend 3p 380v väljundisse.

5. 1p220v sisend 3p220v väljundisse.

Kiiruse jälgimisfunktsiooni abil saab paremini kahekordselt käivitada.

Kaasas Modbus RTU kommunikatsioon ja saab laienduskaartide lisamisega rakendada ka Modbus TCP, PRPFIBUS ja PROFINET.

VFD juhtmestiku skeem.
