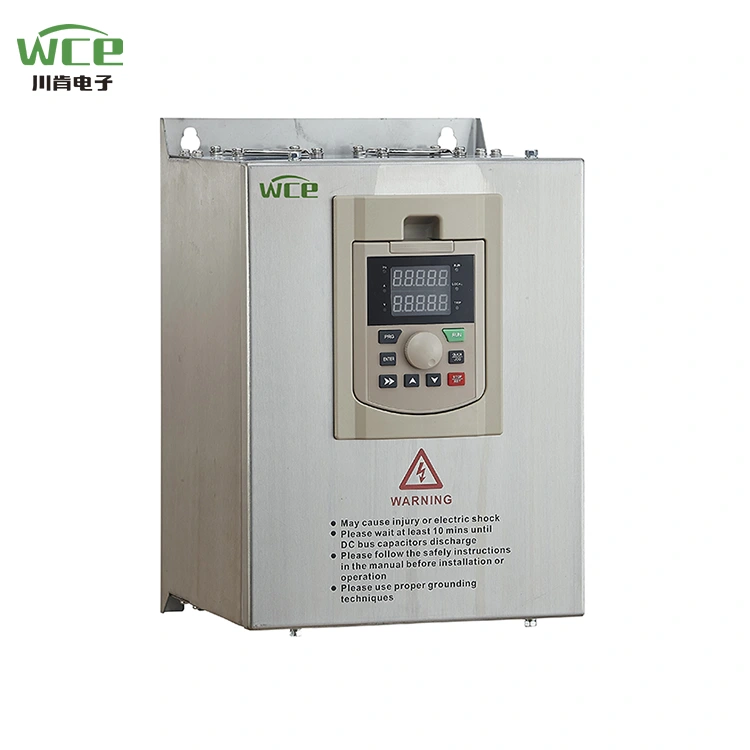

Veepumba vahelduvvoolu draiv 220v 380V

WCE SCK300 seeria draivid on suure jõudlusega, multifunktsionaalsed draivid, mis on mõeldud tööstusautomaatikaks, mida kasutatakse laialdaselt ventilaatorites, pumpades, konveierilintides, purustides ja muudes seadmetes. Selle tuum võtab kasutusele täiustatud vektorjuhtimise tehnoloogia, millel on kiire regulatsiooni täpsus, energiasääst ja kõrge efektiivsus, stabiilne töö jne ning mis võib vastata erinevate tööstusstsenaariumide vajadustele. Oleme teinud ka kohandatud lahendusi mobiilse purusti muunduri juhtimiskappide jaoks, mis töötavad suurepäraselt paljudes kohtades üle kogu riigi.

Toote parameeter (spetsifikatsioon)

Tootefunktsioon

● I/O funktsioonid

◆ Sisendpinge vahemik: 220 V/380 V/660 V ± 15%

◆ Sisendisageduse vahemik: 47 ~ 63Hz

◆ Väljundpinge vahemik: 0 ~ Nimega sisendpinge

Väljundsageduse vahemik: 0 ~ 400Hz

● Funktsionaalsed omadused

◆ Sageduse seadistamise režiim: digitaalne seadistus, analoogseade, jadakommunikatsiooni seadistamine, mitmekiiruseline, PID-seade jne.

◆ PID juhtimisfunktsioon

◆ Mitmekiiruseline juhtimisfunktsioon: 16 kiiruse juhtimine

◆ Kiiku sageduse juhtimisfunktsioon

◆ Hetkeline jõu rike ilma funktsiooni peatamata

◆ Kiire/JOG võtmefunktsioon: multifunktsionaalne otsetee võti, mille kasutajad vabalt määratlevad

◆ Automaatne pinge reguleerimise funktsioon: kui toitevõrgu pinge muutub, saab see automaatselt hoida väljundpinge konstantset

◆ Esitage kuni 25 tüüpi rikkekaitsefunktsioonid: üle voolu, ülepinge, temperatuuri, faasi kadumise, ülekoormuse ja muude kaitsefunktsioonide all

● perifeersete liidese funktsioonid

◆ Programmeeritav digitaalne sisend: 8 sisend

◆ Programmeeritav analoogsisend: AI1: 0 ~ 10 V sisend, AI2: 0 ~ 10 V või 0 ~ 20mA sisend

◆ Avatud koguja väljund: 1 väljund

◆ Relee väljund: 2 väljundit

◆ Analoogväljund: 2 väljundit, vastavalt 0/4 ~ 20mA või 0 ~ 10 V

● Tehniliste jõudluse omadused

◆ Juhtimisrežiim: puudub PG vektorjuhtimine, V/F juhtimine, pöördemomendi juhtimine.

◆ Ülekoormuse maht: 150% nimivoolu 60ndad; 180% hinnatud praegune 10S

◆ Käivuse alustamine: PG vektori juhtimine puudub: 0,5Hz/150% (SVC)

◆ Kiiruse suhe: PG vektori juhtimine puudub: 1: 100

Tooterakendus

Tooteid saab kasutada kaevandamisel, ventilaatorites, pumpades, uutes energiaseadmetes ja muudes sündmustes.

Põllu niisutamine

Põllumajanduse niisutamisel on pideva rõhu veevarustuse VFD peaaegu standardne. Esiteks võib pumba käivitamise käigus VFD järk -järgult oma töösagedust suurendada, nii et pump saaks aeglaselt töötada, nii et vesi ei mõjuta torujuhtmele liiga suurt mõju. Seejärel saab VFD -d kasutada koos kaugrõhu gabariidi või rõhuanduriga, et võrdsustada meie torudes rõhk. Lõpuks saab VFD juhtida rõhukaitse torustikku, aga ka omaenda ülekoormuse, alakoormuse, ülerõhu ja toetuse kaitse kaudu, et vähendada pumba kahjustusi.

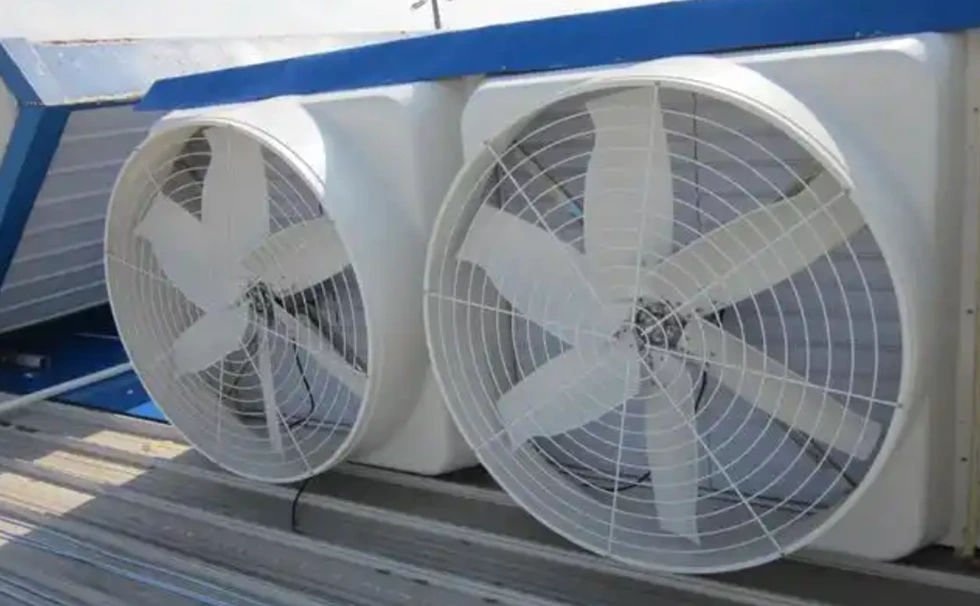

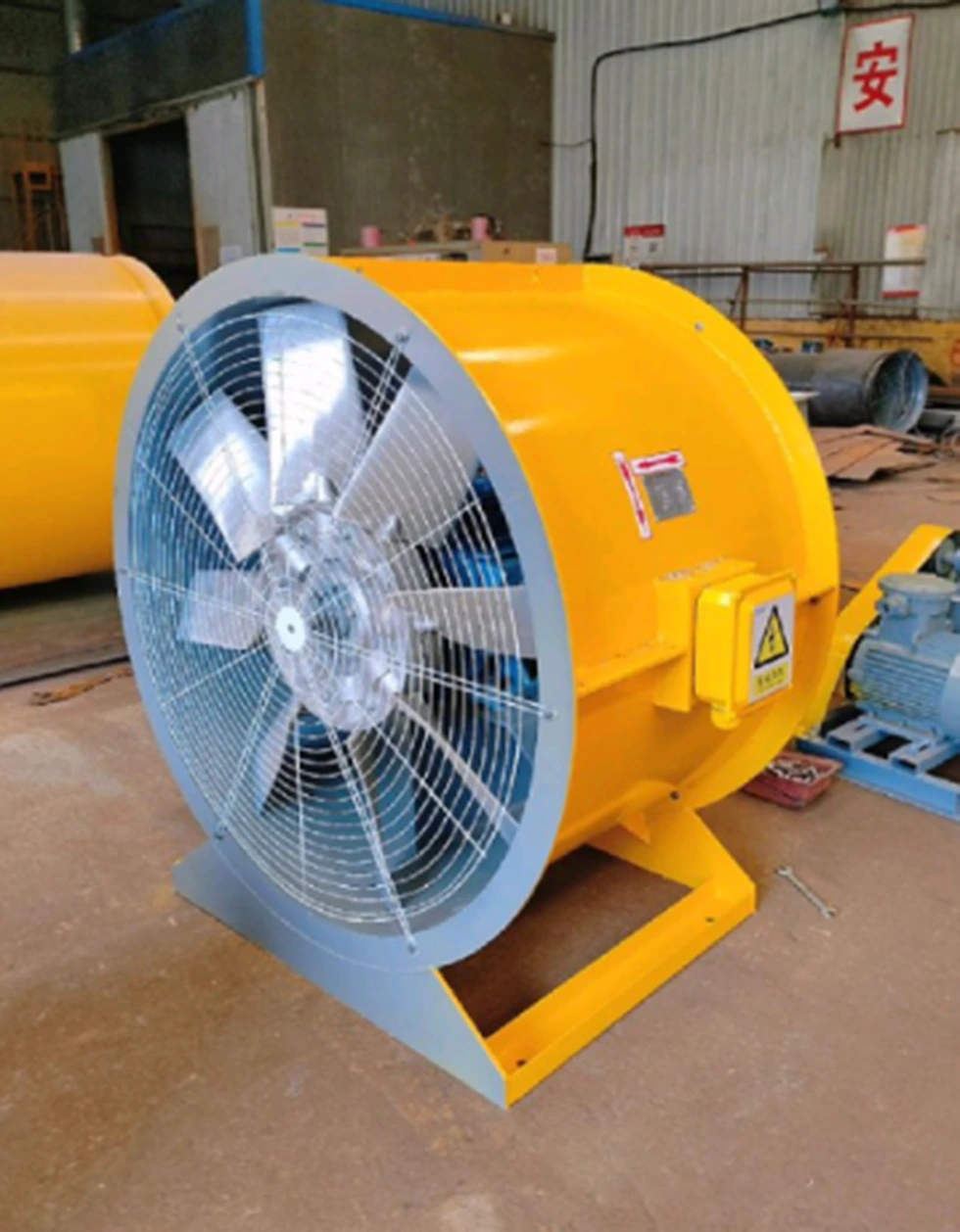

Fännid

Sagedusmuunduri rakendamine ventilaatorite valdkonnas ei vähenda mitte ainult energiatarbimist, vaid parandab intelligentse juhtimise kaudu ka süsteemi täpsust ja automatiseerimise taset. WCE SCK300 seeria, millel on kõrge ühilduvus ja energiasäästlikud algoritmid, võib katta väikeste ventilaatorite mitmekesised vajadused suurtele tööstusfännidele, aidates ettevõtetel saavutada rohelist ja tõhusat tootmist.

LCD kuvab teie eelistuste kohaselt mitu keeleteksti ja graafikat, LED -kuvanumbreid, intuitiivsemaid

VFD maht on suur struktuur, suurem radiaator, toodete kasutamise kiirus, võib normaalselt töötada kuumas keskkonnas, näiteks troopiliselt.

Erinevat tüüpi sisend- ja väljundrežiime saab kohandada:

1,3p 380 V sisend 3p 380 V väljundisse.

2. 3p220V sisend 3p220v väljundisse.

3. 3p660V sisend 3p660v väljundisse.

4. 1p220v sisend 3p 380v väljundisse.

5. 1p220v sisend 3p220v väljundisse.

Kiiruse jälgimisfunktsiooni abil saab paremini kahekordselt käivitada.

Kaasas Modbus RTU kommunikatsioon ja saab laienduskaartide lisamisega rakendada ka Modbus TCP, PRPFIBUS ja PROFINET.

VFD juhtmestiku skeem.
