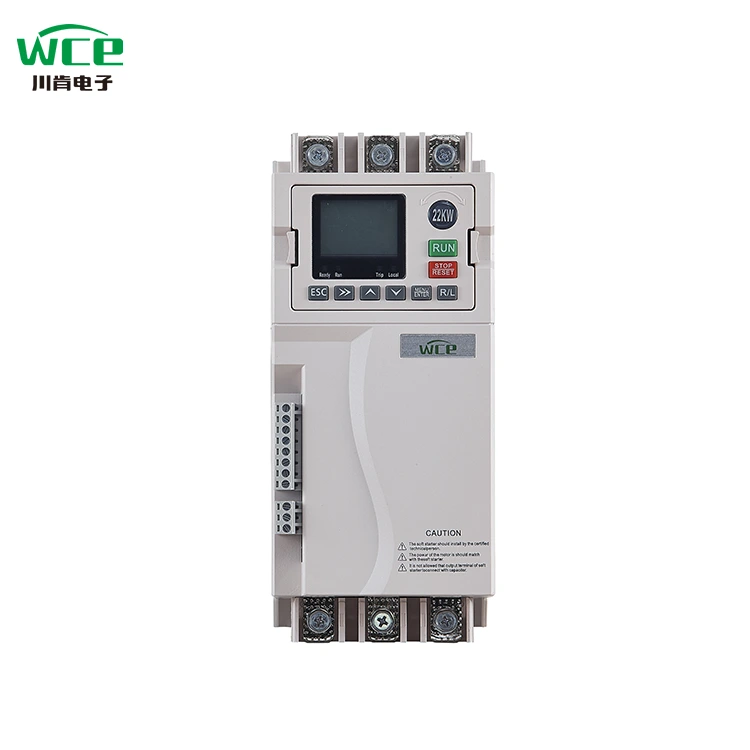

3 faasi 380V võrgus pehme starter

6800 seeria pehmed starterid: suurepärane jõudlus juhib tööstust

Tööstuslike elektriseadmete valdkonnas mõjutab pehme starteri jõudlus otseselt seadmete töö efektiivsust ja stabiilsust. Oma paljude ainulaadsete eelistega paistab turul silma 6800 pehmete alustajate seeria ja saab paljude ettevõtete esimeseks valikuks.

1, humaniseeritud operatsiooni liides, täiesti mugav

Pehmete starterite seeria 6800 on varustatud LCD -ekraaniga ja selge liides, mis muudab kasutajatel keerukate parameetrite sätete ja igapäevaste toimingute tegemise lihtsaks. Intiimsem on see, et süsteemil on kaks keelt, hiina ja inglise kuvamine, et rahuldada erinevate piirkondade kasutajate vajadusi, isegi kui piiriülesed koostööprojektid ei ole vaja muretseda operatiivsete takistuste pärast.

2, võimas suhtlusfunktsioon, kaugjuhtimispuldi muretu

Sellel pehmete starterite seerial on tavaline MODBUS 485 kommunikatsioonifunktsioon, mis pääseb hõlpsalt juurde erinevatele automaatsetele juhtimissüsteemidele, et saavutada kaugseire ja silumine. Mitte ainult, vaid ka kohandatud mobiilirakendus vastavalt kasutaja vajadustele, kui on olemas võrgukatte, saavad kasutajad pehme starteri kaugjuhtimispuldi igal ajal ja igal pool, parandades oluliselt seadmete haldamise paindlikkust ja ajakohasust, pakkudes tugevat tuge ettevõtete intelligentseks tootmiseks.

3, peen disain, lihtne ja mugav paigaldus

6800 -seeria pehmed starterid on mõeldud paigaldusruumi ja mugavust silmas pidades. Selle väiksem suurus ja kergem kaal, olgu see siis uute seadmete paigaldamisel või vanade süsteemide muundamine, saab hõlpsasti erinevate stsenaariumidega kohaneda, on paigaldusprotsess lihtne ja kiire, säästes tõhusalt paigaldusaega ja tööjõukulusid.

4, efektiivne kuumuse hajumine stabiilse töö tagamiseks

Kuumuse hajumise jõudlus on pehmete starteri stabiilse töö võti. 6800-seeria võtab vastu 24 V kiire alalisvoolu ventilaatorid, et saavutada 360 ° koguvooru soojuse hajumine ja tugev tuuleenergia, mis võib seadme tööl tekkinud soojuse kiiresti hajutada, tagada, et pehme starter suudab stabiilse töö säilitada erinevates töötingimustes, pikendada seadme kasutuselevõttu ja vähendada ülejuhtimise põhjustatud tõrke esinemist.

5, mitu juhtimismeetodit mitmekesiste vajaduste rahuldamiseks

Võrreldes tavaliste pehmete alustajatega on 6800 -seerial uus ruudukujuline pöördemoment. Alustamisel võib see välja anda suurema pöördemomendi, muutes mootori hõlpsamini käivituma, eriti nende koormusseadmete jaoks, mille pöördemomendi jaoks on kõrgemad nõuded, näiteks suured ventilaatorid, veepumbad jne, lahendavad tõhusalt käivitusraskuste probleemi, parandavad seadme töö efektiivsust.

6, uuenduslik juhtmestiku disain, lihtne ja tõhus paigaldamine

6800-seeria pehmete starteritega on plug-andpull juhtmertmold, uuenduslik disain, mis lihtsustab installiprotsessi oluliselt. Kasutajad peavad ainult iga terminali ühendama, juhtmestikku lõpule viima ja seejärel uuesti sisestama ilma keerukate juhtmestiku toiminguteta, vähendama paigaldamise raskusi, parandama töötõhusust, isegi mitteprofessionaalid saavad hõlpsasti alustada.

7, rikkalikud pumba toetavad funktsioonid, ühekordse lahenduse lahendus

Arvestades veepumba rakendusstsenaariumi eripära, on seeria 6800 veepumba tugifunktsioonid, mis hõlpsasti realiseerivad ujuva kuuli funktsioonid, elektrilised kontaktrõhumõõturid, veevarustuse taseme relee ja kanalisatsiooni taseme relee. Nende funktsioonide kaudu saab see täpselt juhtida pumba algust ja peatamist, realiseerida automaatset veevarustust ja drenaaži ning pakkuda pumbasüsteemi jaoks üheastmelist intelligentset lahendust, mis vastab erinevate kasutajate erinevatele vajadustele veevarustuse ja äravoolu valdkonnas.

8, ülikõrge kulude tulemuslikkus, majanduslik ja praktiline valik

Hinna osas on 6800 pehmete alustajate seeria äärmiselt konkurentsivõimeline. Võrreldes traditsioonilise autokabinetiga on selle hind 10% odavam ja väikeste energiaseadmete puhul toetab see ka seina kinnitamist, säästmist täiendavalt paigaldusruumi ja kulusid. Nii kõrge kulude tulemuslikkus, nii et ettevõtted naudivad suure jõudlusega tooteid samal ajal, ilma et see kannaks liigset kulurõhku, mõistavad tõeliselt majandusliku praktilisuse ja suurepärase tulemuse täiuslikku kombinatsiooni.

Oma suurepärase jõudlusega tööliideses, kommunikatsioonifunktsioonis, disainilahenduses ja paigaldamisel, soojuse hajumise jõudluses, juhtimisrežiimis, juhtmestiku disainilahenduses, pumba toetamise funktsiooni ja kulude jõudluses on 6800 -seeria pehmest starterist saanud juhtivtööstuse valdkonnas juht, süstides tugevat tõuke erinevate tööstusharude arendamisele.

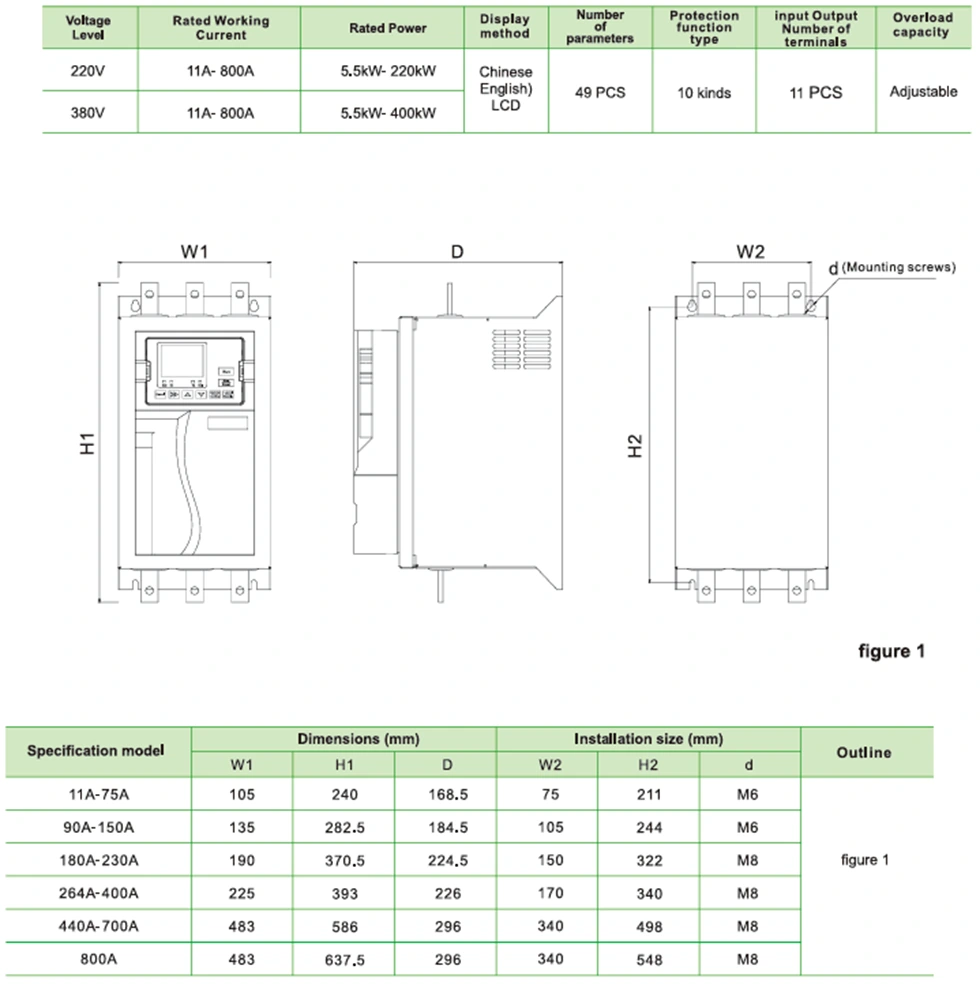

Toote parameeter (spetsifikatsioon)

Tootefunktsioon

1, suhtlusfunktsioon

Kaasas Modbus RTU -side, saab lisada laienduskaarte lisada Profibus ja PROFINET -i suhtlus.

2, võib olla väline klaviatuur +4 read LCD -ekraan

Klaviatuuri saab kaugtöö vajaduste rahuldamiseks kiiresti sisestada ja eemaldada.

3, mootori kaitse funktsioon põhjalikum

Ülepinge kaitse, alapinge kaitse, ülevoolukaitse, ülekoormuse kaitse, aluskoormuse kaitse, faasikadude kaitse, ümbersõidu rikke, türistori tõrge, kolmefaasiline voolu tasakaalustamatus, ülekuumenemise kaitse jne.

4, lai toiteallika pingevahemik

Tutvuge peamise toiteallika sisendpingega 220-440 V üldotstarbeline.

5.

1 kommunikatsiooniterminalide komplekt, 4 sisendterminali, 1 analoogväljundi komplekt, 2 programmeeritavate releede komplekti.

◆ Kolmefaasiline toiteallikas: AC220V, AC380V, AC440V ± 10%

◆ Hinnatud vool: 11A-400A,

◆ Kohaldatav mootor: üldine orava puuri tüüpi vahelduvvoolu asünkroonmootor

◆ Stardirežiim: pinge kaldtee, praegune kaldtee, pöördemoment

◆ Parkimisrežiim: pehme peatus, tasuta peatus

◆ Loogika sisend: takistus 1,8kΩ, võimsus +24 V

◆ Stardisagedus: soovitatav on alustada mitte rohkem kui 10 korda tunnis

◆ Kaitsetase: IP20

◆ Jahutusrežiim: õhujahutus

◆ Paigaldusrežiim: seina rippumine

◆ Keskkonnatingimused: kõrgus ületab 2000 meetrit, suutlikkust tuleks vastavalt vähendada ja ümbritseva õhu temperatuur on vahemikus -10 kuni +40 ° C

Vastav õhuniiskus ei ületa 95%(20 ℃ ± 5 ℃), pole tuleohtlikku, plahvatusohtlikku, söövitavat gaasi, juhtivat tolmu, siseruumides paigaldamist, hea ventilatsioon, vibratsioon alla 0,5 g

Tooterakendus

Tooteid saab kasutada metallurgia- ja keemiatööstuses, kompressorites, kraanades, omavalitsuste inseneriteaduses.

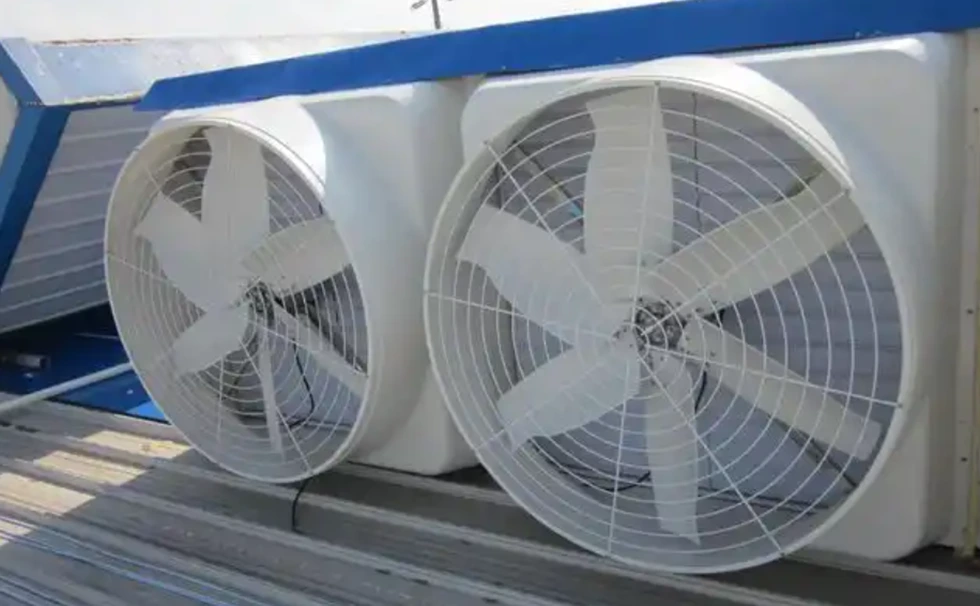

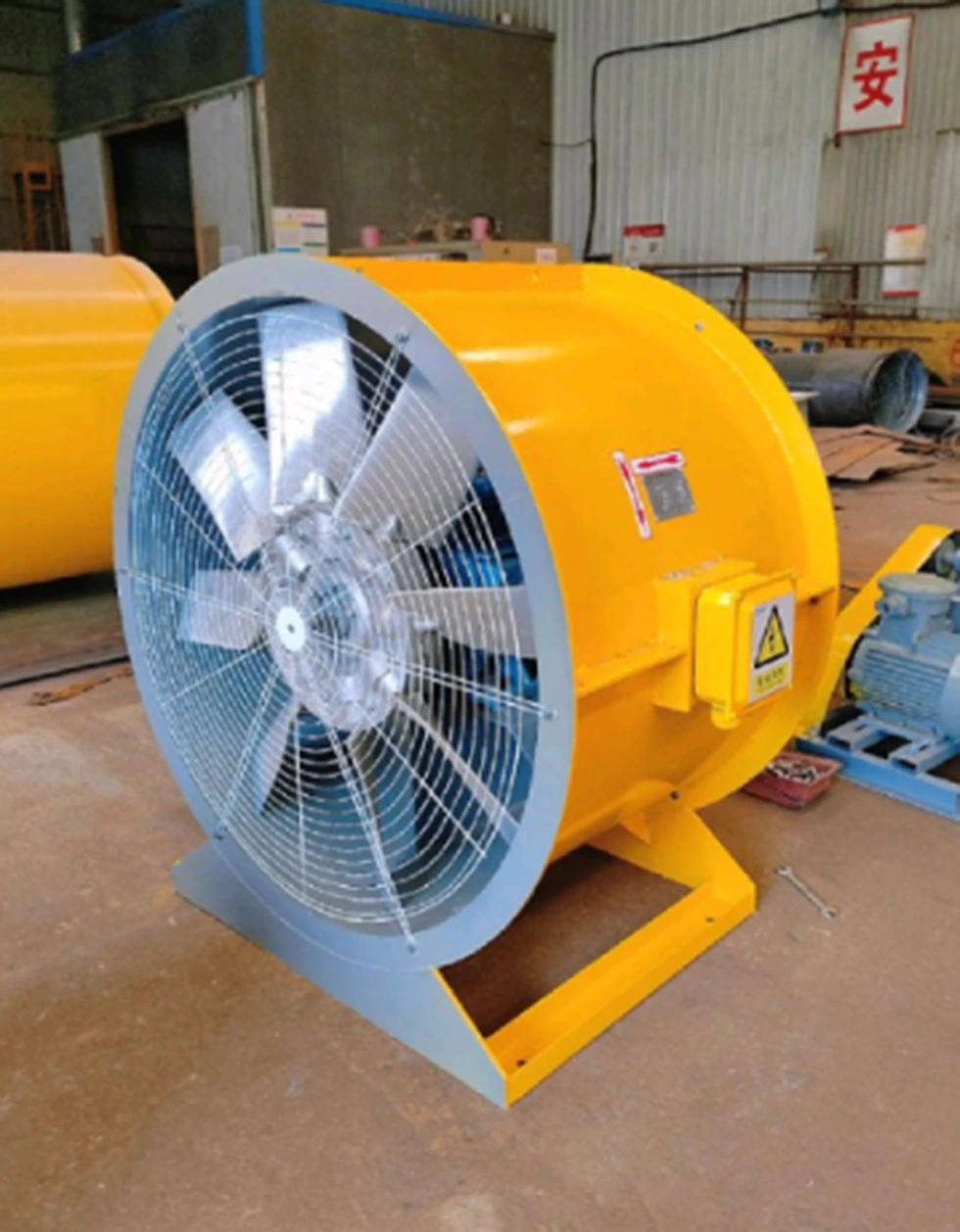

Fännid

Pehme starter mitte ainult ei vähenda tera ja rootori suure inertsi tõttu ventilaatori hõõrdumist ja inertsust, vaid väldib ka ventilaatori laagri, vöö, tera ja muude osade kahjustusi liigse hetkelise pöördemomendi tõttu. WCE SCKR1-6800 seeria pehmed alustajad, millel on kõrge ühilduvus ja energiasäästlikud algoritmid, suudab katta väikeste fännide mitmekesiseid vajadusi suurte tööstusfännideni, aidates ettevõtetel saavutada rohelist ja tõhusat tootmist. Pehme starteri rakendamine ventilaatorile lahendab tõhusalt kõrge lähtevoolu ja mehaanilise šoki probleemid, eriti stsenaariumi korral, mis ei vaja kiiruse reguleerimist, vaid vajab õrnalt starti ja peatumist. Mõistlik valik ja parameetri sätted on võtmetähtsusega, mis võib märkimisväärselt parandada süsteemi töökindlust ja majandust.

Põllu niisutamine

Võrreldes sagedusmuunduritega maksavad pehmed alustajad vähem ja sobivad niisutusstsenaariumide jaoks ilma kiiruse reguleerimiseta. Põllu niisutamissüsteemis toimib pehme starter peamiselt kolmefaasilisel asünkroonmootoril, mis juhib veepumpa, ja võtab kasutusele pinge kalde käivituse või praeguse piiratud stardirežiimi, nii et mootori kiirus suurendatakse järk-järgult nullist nimikiirusele, vältides traditsioonilise otsese alguse genereeritud hetkelist suurt voolu. Kui sulgeda, pärsivad valikuline pehme stoppfunktsioon pinge lineaarse vähendamise teel, et pumba kiirust õrnalt vähendada, veehaameri efekti. Pehme starter lahendab tõhusalt pumbamootori kõrge voolu mõju, mehaanilise pinge kontsentratsiooni ja veehaameri mõju painduva start-stop-juhtimise ja mitmete kaitsemehhanismide kaudu põllu niisutamissüsteemis ning parandab märkimisväärselt süsteemi usaldusväärsust ja majandust.

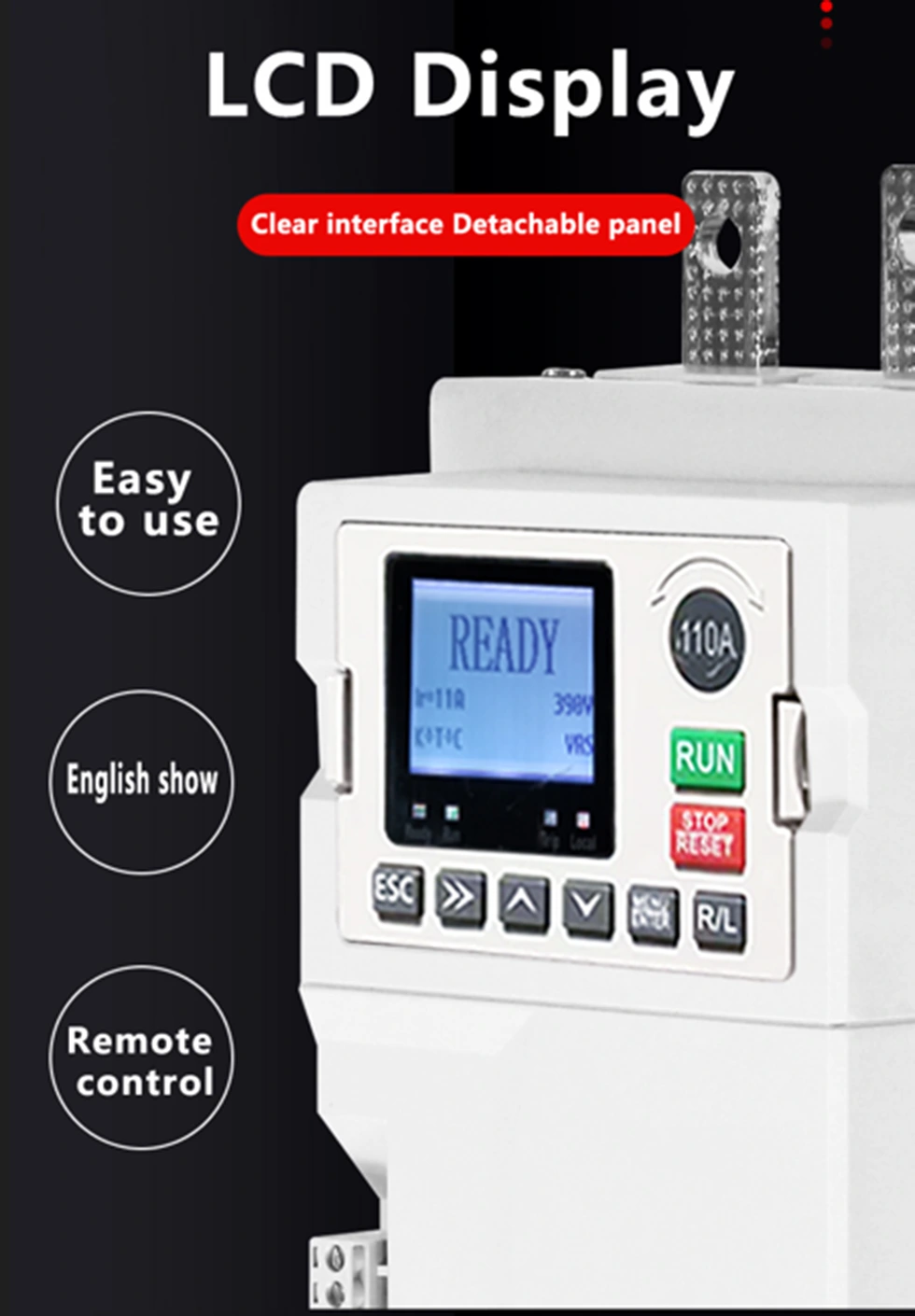

HD LCD neljarealine ekraan, hõlpsasti kasutatav. Kakskeelne väljapanek hiina ja inglise keeles, vajadusel saate seda keelt kohandada. Pleggable klaviatuur, lihtne välja kolida.

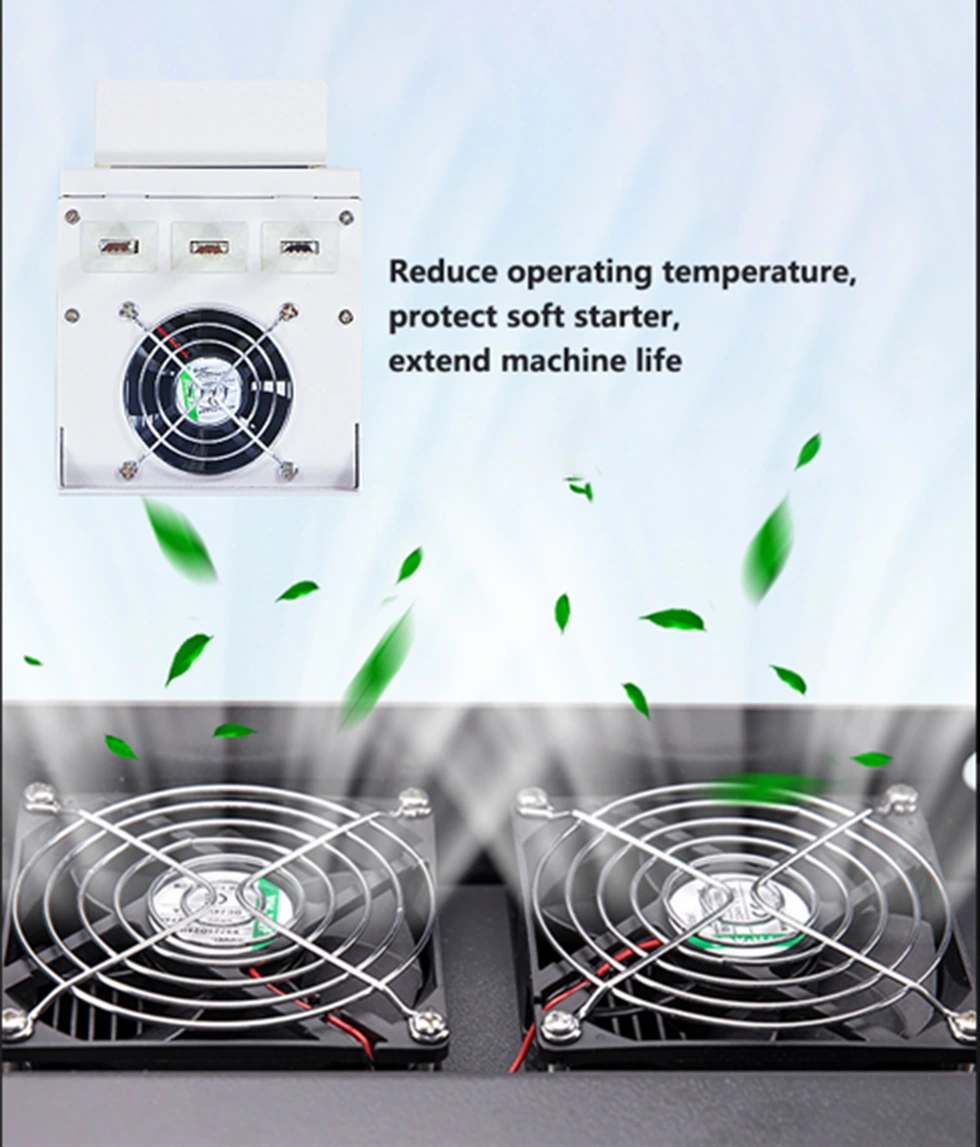

Pehme starter tekitab töö ajal soojust, mis on tyristori läbiva voolu tõttu. Kui türistori temperatuur on liiga kõrge, võib see kahjustada, seetõttu peame selle jahutamiseks ventilaatorid paigaldama. 6800-seeria pehmed starterid kasutavad kõik 24 V kiire DC-ventilaatorit, 360 ° kõikehõlmavat soojuse hajumist ja tugevamat tuulet. See mitte ainult ei vähenda ülekuumenemisest põhjustatud planeerimata sulgemist, vaid laiendab ka pehme starteri kasutusaega.

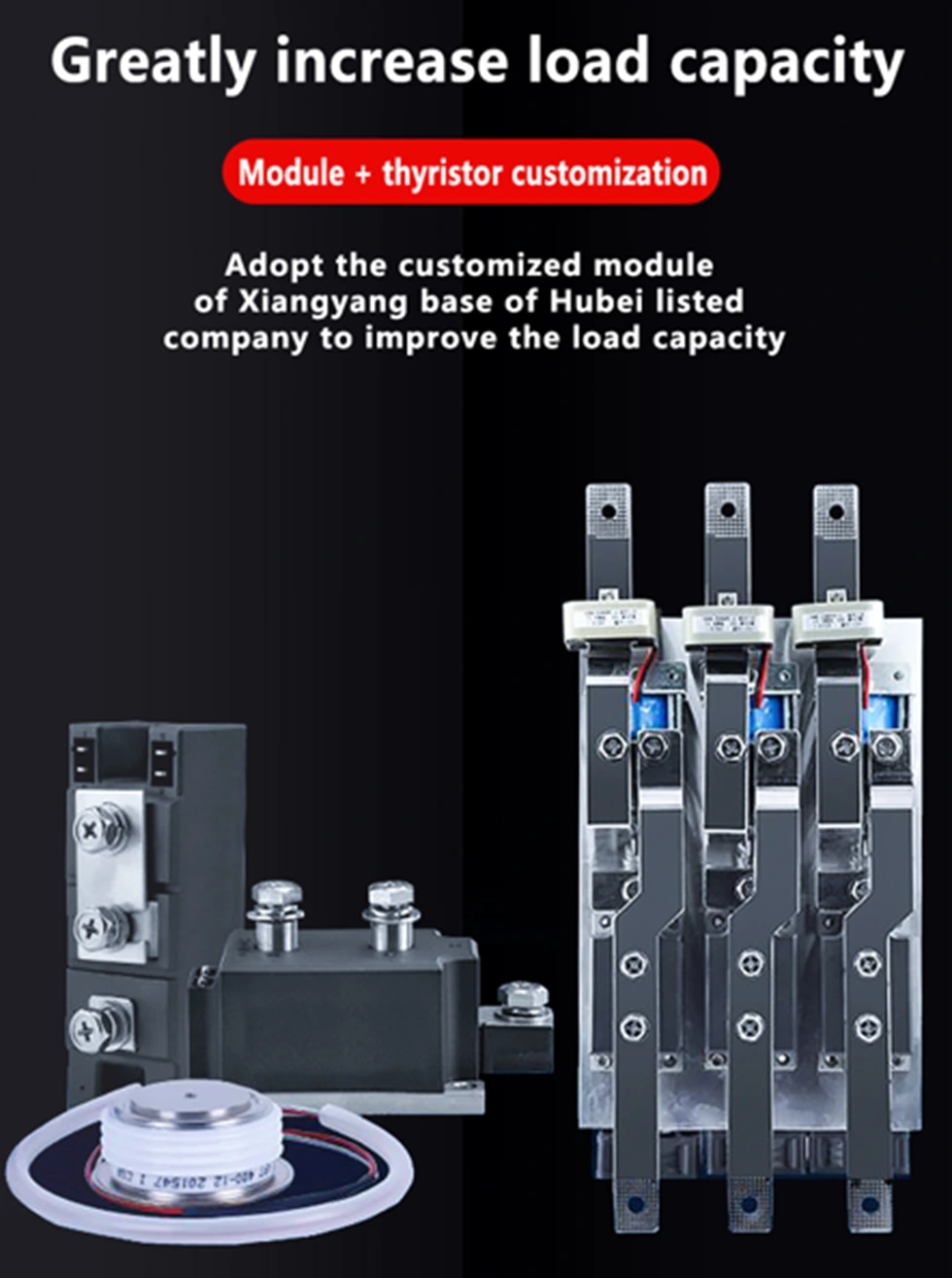

Meil on sügav koostöö kodumaise noteeritud ettevõtte Hubei Taijiga ja kasutame kohandatud mooduleid ja türistoreid, mis erinevad turul pakutavatest geneerilistest moodulitest, et parandada kandevõimet.

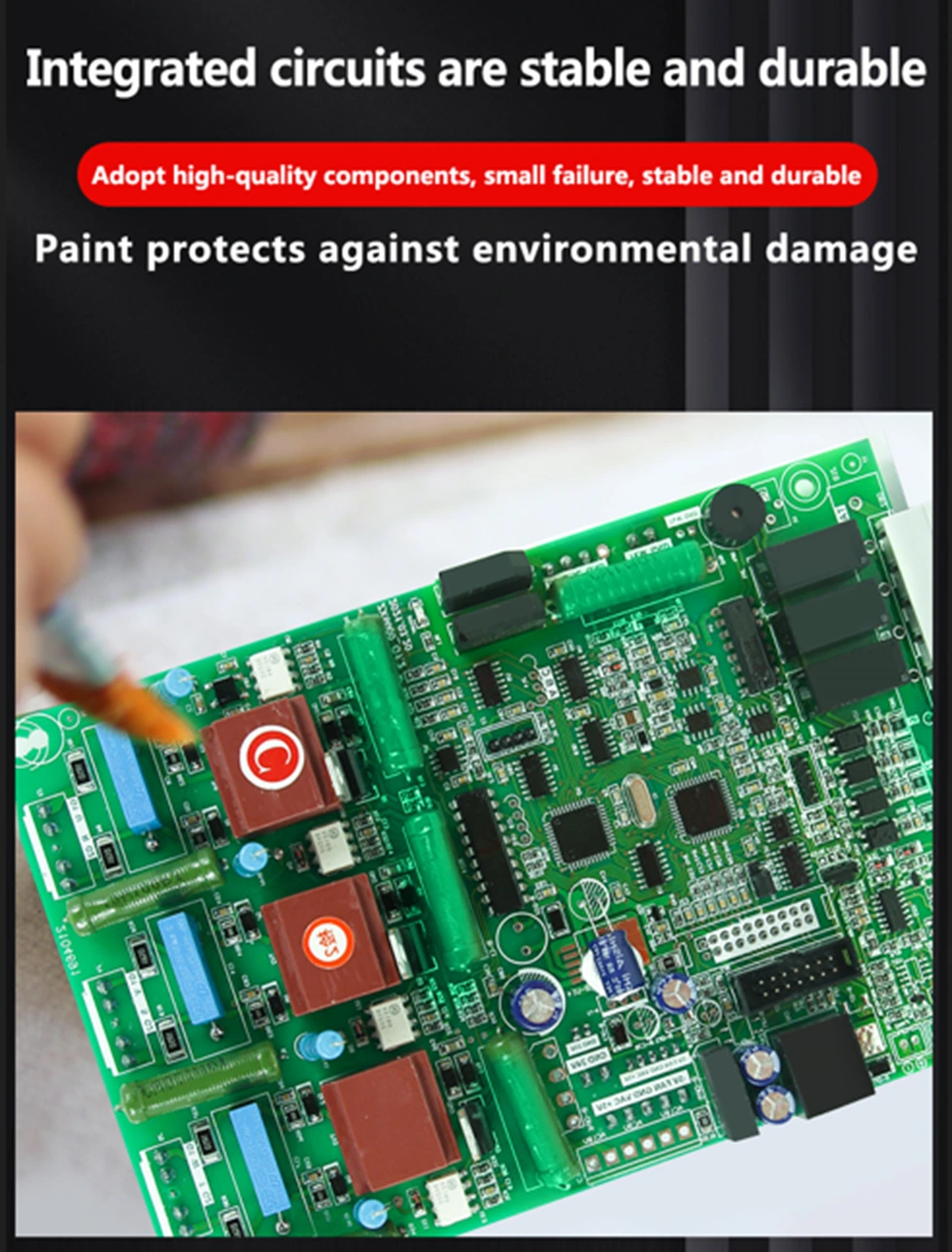

Pehme stardilauaplaadi harjavärvi peamine eesmärk (tavaliselt kolm värvivastast värvi või niiskusekindlat kattekihti) on kaitsta vooluahela stabiilsust ja eluiga keerulises töökeskkonnas, et tagada, et vooluahela tööaeg on pikem, me kõik kasutame kvaliteetseid plaastreid ja pistikprogramme, mis on väga madal, ja kõik kasutavad väga madalat pritsimist, mis on väga madal. Suurenenud vastupidavus ja ohutus.

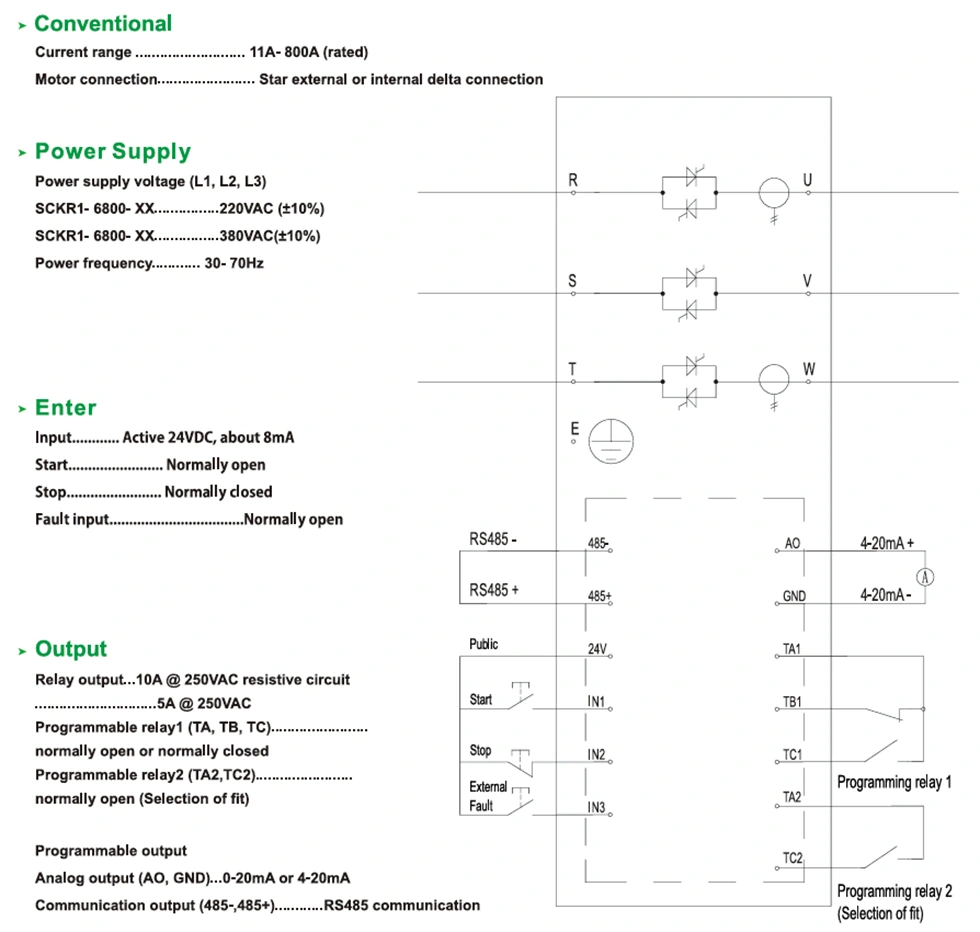

Pehme stardi juhtmestiku skeem.
