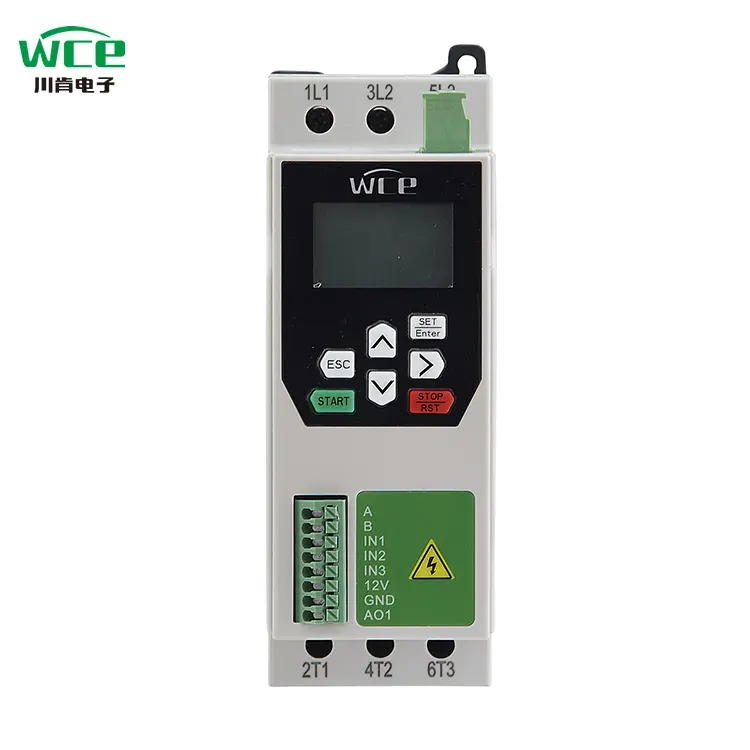

3 faasi 380V sisseehitatud ümbersõidul pehme starter 1hp 0,75kW

Arukas interaktsioon ja mugav töö: Sisseehitatud 380 V sisseehitatud pehme starter 1HP 0,75kW on varustatud LCD vedelkristallide kuvari ekraaniga. Liidese kujundus on lihtne ja intuitiivne ning töökogemus on sujuv ja mugav. Süsteem on varustatud nii hiina kui ka inglise keele kuvamisfunktsioonidega ning toetab konkreetsete riikide keelte kohandamist, mis vastab täielikult erinevates piirkondades kasutajate vajadustega.

Mitmekommunikatsioon ja kauge intelligentne kontroll: See on varustatud standardse ModBus 485 suhtlusfunktsiooniga ning toetab ka kohandatud kommunikatsioonimeetodeid nagu Siemens ProfiBus Protocol ja Mobiiltelefonirakendus, aidates kasutajatel saavutada tõhusat kaugjuhtimispuldi silumist ja täpset juhtimist ning ruumiliste piirangute rikkumist.

Silmapaistev jõudlus ja pikaajaline vastupidavus: Varustatud uhiuue kohandatud alalisvoolu kontaktoriga, võrreldes tavaliste vahelduvvooluga kontaktoritega, parandatakse selle jõudlust 3 korda, soojust väheneb 2,6 korda, ohutust suurendatakse 25%võrra, energiasäästliku efektiivsuseni 20%-ni ja tööiga ületab 100 000 korda, pakkudes usaldusväärset garantii seadme stabiilseks toimimiseks.

Tõhus soojuse hajumine ja stabiilne töö: Varustatud 24 V kiire alalisvoolu ventilaatori ja uuendusliku 360 ° igakülgse soojuse hajumise disainiga, tagab see tugeva tuulejõu, tagades, et seadmed säilitaksid kogu töö vältel hea soojuse hajumise oleku ja stabiilse jõudluse.

Sügav koostöö ja kvaliteediuuendus: Oleme jõudnud sügavale koostööle kodumaise noteeritud ettevõtte Hubei Taijiga ning võtnud vastu kohandatud moodulid ja türistorid, mis erinevad turu tavalistest moodulitest. See suurendab märkimisväärselt kandevõimet ja loob kindla aluse seadmete tõhusaks toimimiseks.

Sujuv disain, kulude kokkuhoid:Pole vaja installida väliseid ülemkontaktereid, säästa tõhusalt paigaldusruumi, vähendada kaabli kulusid, lihtsustada paigaldusprotsessi ja muuta paigaldamist mugavamaks ja kiiremaks.

Humaniseeritud disain, muretu paigaldus: See võtab vastu pressitüüpi juhtterminali pistikupesa, mille paigaldamine ja kasutamine on lihtne ja mugav. Juhtme täitmiseks vajutage lihtsalt terminali ja vabastage see siis traadi kinnitamiseks, mis parandab oluliselt paigalduse efektiivsust.

Simulatsiooni testimine, usaldusväärne kontrollimine: See on varustatud toimingu simulatsioonifunktsiooniga. Isegi kui pehme starteri põhiahel pole toiteallika pingega ühendatud, võib see simuleerida mootori käivitus-, töö- ja peatumisprotsessi, kinnitades kiiresti, kas pehme starteri enda komponentide tööseisund on normaalne.

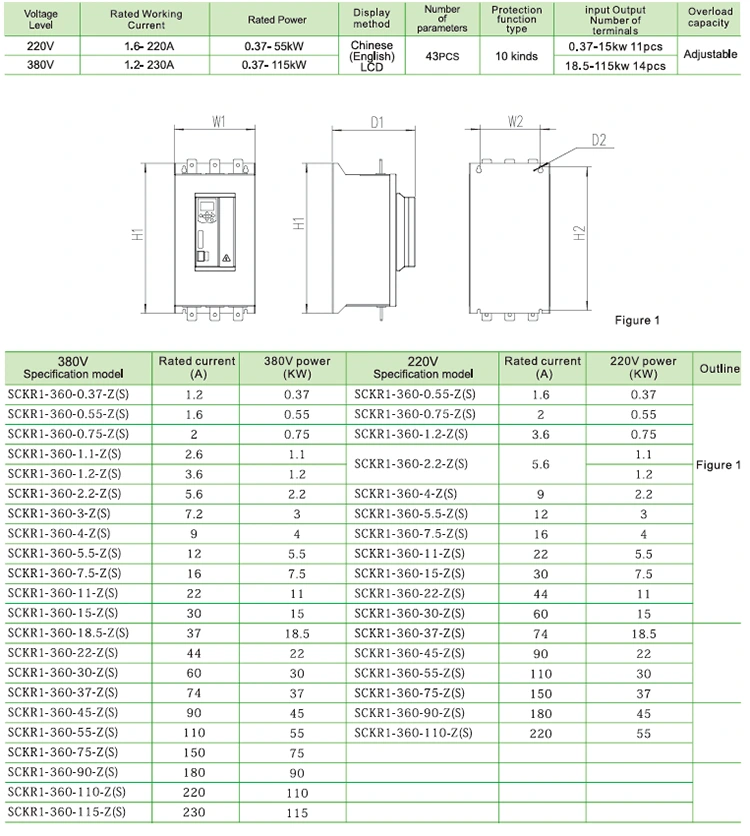

Toote parameeter (spetsifikatsioon)

Tootefunktsioon

1. suhtlusfunktsioon

Kaasas Modbus RTU -side, saab lisada laienduskaarte lisada Profibus ja PROFINET -i suhtlus.

2, võib olla väline klaviatuur +4 read LCD -ekraan

Klaviatuuri saab kaugtöö vajaduste rahuldamiseks kiiresti sisestada ja eemaldada.

3, mootori kaitse funktsioon põhjalikum

Ülepinge kaitse, alapinge kaitse, ülevoolukaitse, ülekoormuse kaitse, aluskoormuse kaitse, faasikadude kaitse, ümbersõidu rikke, türistori tõrge, kolmefaasiline voolu tasakaalustamatus, ülekuumenemise kaitse jne.

4, lai toiteallika pingevahemik

Tutvuge peamise toiteallika sisendpingega 220-380 V üldotstarbeline.

5.

Üks kommunikatsiooniterminalide komplekt, neli digitaalse sisendterminali rühma, üks analoogväljundi komplekt, kaks programmeeritavate releede komplekti

◆ Kolmefaasi toiteallikas: AC220V, AC380V ± 10%

◆ Hinnatud vool: 1,2A-230A,

◆ Kohaldatav mootor: üldine orava puuri tüüpi vahelduvvoolu asünkroonmootor

◆ Stardirežiim: pinge kaldtee, praegune kaldtee, pöördemoment

◆ Parkimisrežiim: pehme peatus, tasuta peatus ， piduripeatus, adaptiivne peatus.

◆ Loogika sisend: takistus 1,8kΩ, võimsus +24 V

◆ Stardisagedus: soovitatav on alustada mitte rohkem kui 10 korda tunnis

◆ Kaitsetase: IP20

◆ Jahutusrežiim: õhujahutus

◆ Paigaldusrežiim: seina rippumine

◆ Keskkonnatingimused: kõrgus ületab 2000 meetrit, suutlikkust tuleks vastavalt vähendada ja ümbritseva õhu temperatuur on vahemikus -10 kuni +40 ° C

Vastav õhuniiskus ei ületa 95%(20 ℃ ± 5 ℃), pole tuleohtlikku, plahvatusohtlikku, söövitavat gaasi, juhtivat tolmu, siseruumides paigaldamist, hea ventilatsioon, vibratsioon alla 0,5 g

Tooterakendus

Toodet saab kasutada sellistel puhkudel nagu ventilaatorid, veepumbad, põllumaa niisutamine ja horisontaalne konveierilindi transport.

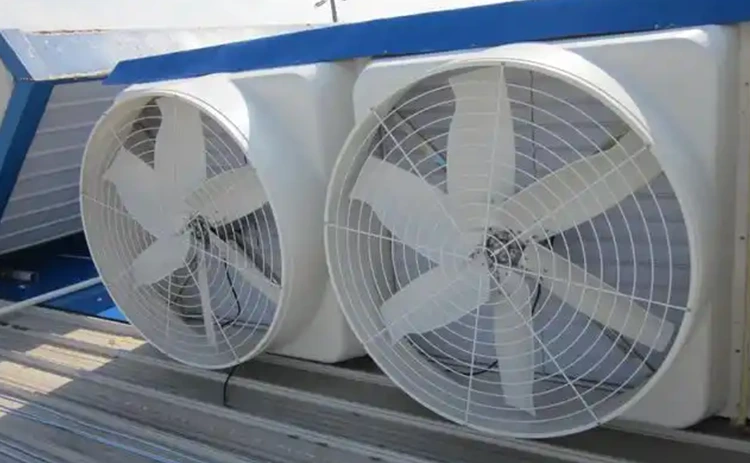

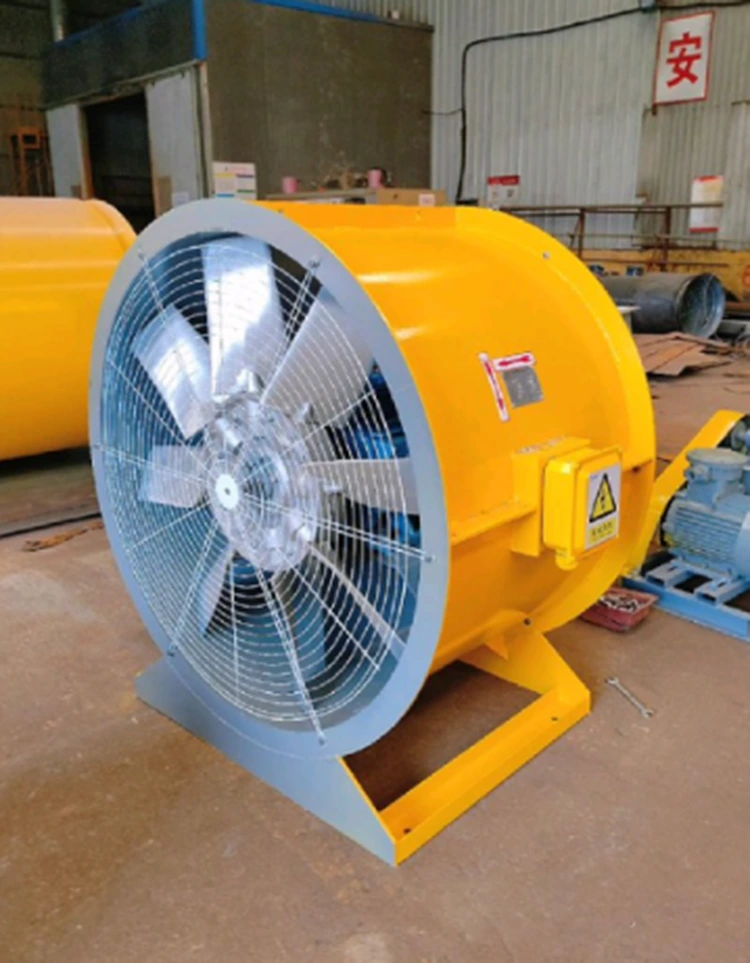

Fännid

Pehme starter mitte ainult ei vähenda tera ja rootori suure inertsi tõttu ventilaatori hõõrdumist ja inertsust, vaid väldib ka ventilaatori laagri, vöö, tera ja muude osade kahjustusi liigse hetkelise pöördemomendi tõttu. WCE SCKR1-360 seeria pehmed alustajad, millel on kõrge ühilduvus ja energiasäästlikud algoritmid, suudab katta väikeste fännide mitmekesiseid vajadusi suurte tööstusfännideni, aidates ettevõtetel saavutada rohelist ja tõhusat tootmist. Pehme starteri rakendamine ventilaatorile lahendab tõhusalt kõrge lähtevoolu ja mehaanilise šoki probleemid, eriti stsenaariumi korral, mis ei vaja kiiruse reguleerimist, vaid vajab õrnalt starti ja peatumist. Mõistlik valik ja parameetri sätted on võtmetähtsusega, mis võib märkimisväärselt parandada süsteemi töökindlust ja majandust.

Põllu niisutamine

Võrreldes sagedusmuunduritega maksavad pehmed alustajad vähem ja sobivad niisutusstsenaariumide jaoks ilma kiiruse reguleerimiseta. Põllu niisutamissüsteemis toimib pehme starter peamiselt kolmefaasilisel asünkroonmootoril, mis juhib veepumpa, ja võtab kasutusele pinge kalde käivituse või praeguse piiratud stardirežiimi, nii et mootori kiirus suurendatakse järk-järgult nullist nimikiirusele, vältides traditsioonilise otsese alguse genereeritud hetkelist suurt voolu. Kui sulgeda, pärsivad valikuline pehme stoppfunktsioon pinge lineaarse vähendamise teel, et pumba kiirust õrnalt vähendada, veehaameri efekti. Pehme starter lahendab tõhusalt pumbamootori kõrge voolu mõju, mehaanilise pinge kontsentratsiooni ja veehaameri mõju painduva start-stop-juhtimise ja mitmete kaitsemehhanismide kaudu põllu niisutamissüsteemis ning parandab märkimisväärselt süsteemi usaldusväärsust ja majandust.

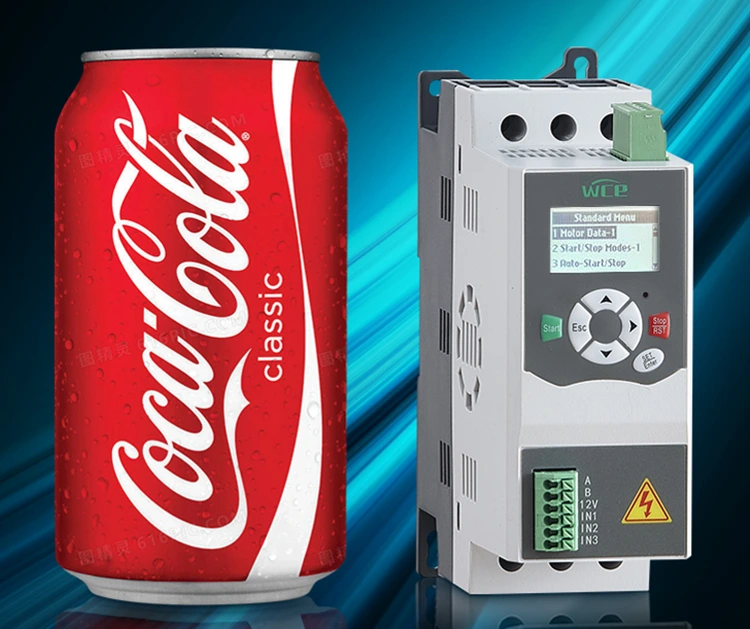

Väiksema suuruse ja mahuga saab see otse Star-Delta kontaktorid asendada, säästes materjale ja ruumi.

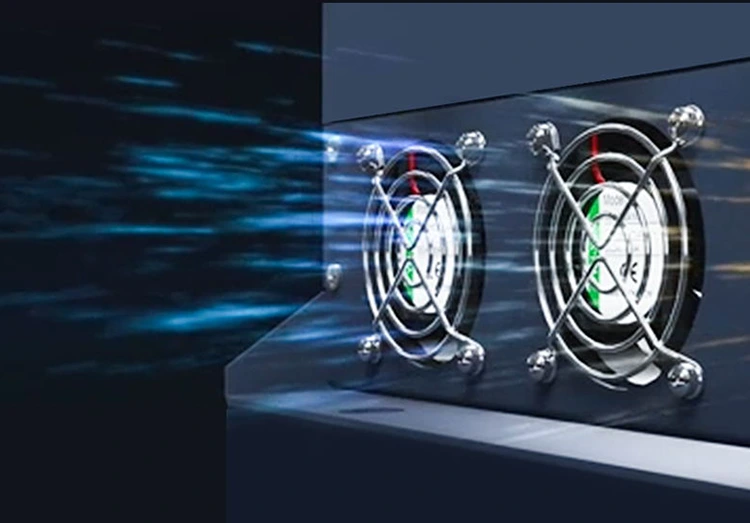

Sisemise ümbersõiduga pehme starteriga türistor töötab ainult käivitamisel ja lülitub töö ajal kontaktorile, nii et see tekitab vähem soojust. Kuid installisime siiski kontaktori jahutamiseks ventilaatori. Paigaldage ventilaator, et see maha jahutada. All18,5kW ja seeria üle 360 ​​pehmed starterid on varustatud 24 V kiire DC-ventilaatoritega, pakkudes 360 ° kõikehõlmavat soojuse hajumist ja tugevamat tuultjõudu. See mitte ainult ei vähenda ootamatuid sulgemisi, mis on põhjustatud ülekuumenemisest, vaid laiendab ka pehme starteri kasutusaega.

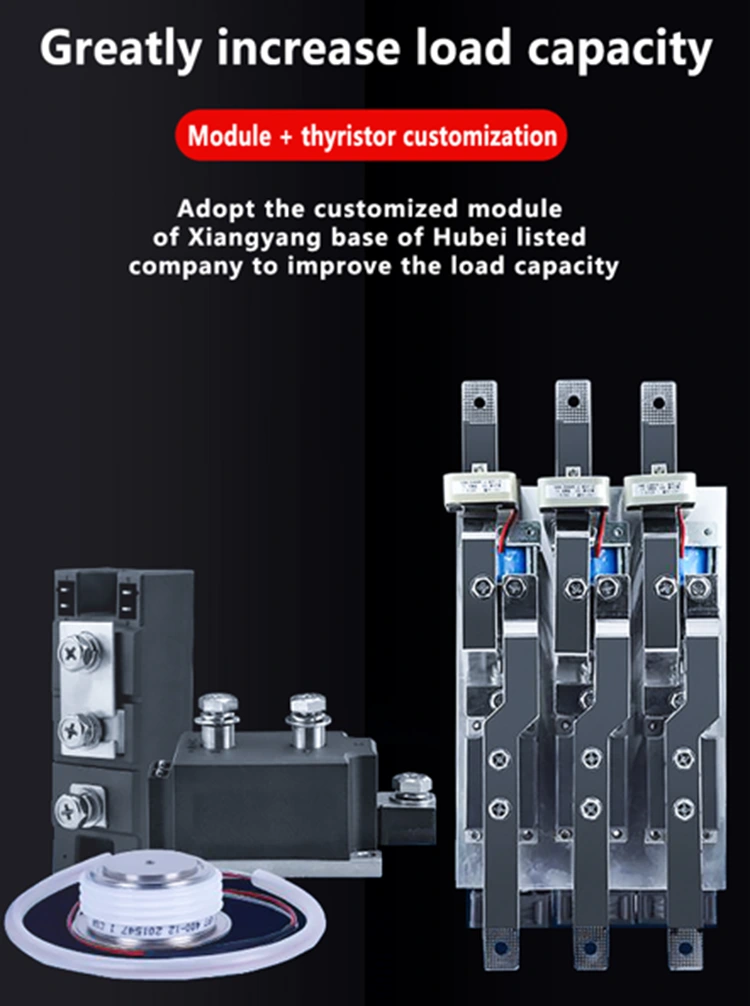

Meil on sügav koostöö kodumaise noteeritud ettevõtte Hubei Taijiga ja kasutame kohandatud mooduleid ja türistoreid, mis erinevad turul pakutavatest geneerilistest moodulitest, et parandada kandevõimet. Meie DC kontaktorid on ka spetsiaalselt kohandatud, mis kõik sisaldavad hõbedaseid kontakte. Kontaktide kontaktpind on suurem ja suudab saavutada ligi 100 000 kihlumisaega, suurendades märkimisväärselt kasutusaega.

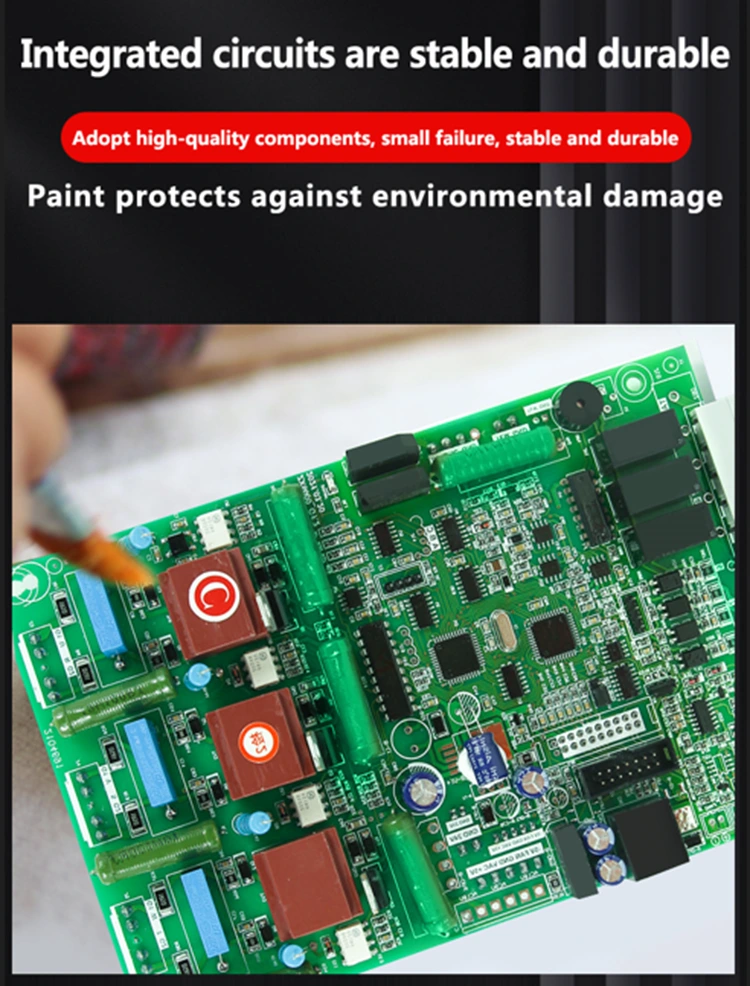

Pehme stardilauaplaadi harjavärvi peamine eesmärk (tavaliselt kolm värvivastast värvi või niiskusekindlat kattekihti) on kaitsta vooluahela stabiilsust ja eluiga keerulises töökeskkonnas, et tagada, et vooluahela tööaeg on pikem, me kõik kasutame kvaliteetseid plaastreid ja pistikprogramme, mis on väga madal, ja kõik kasutavad väga madalat pritsimist, mis on väga madal. Suurenenud vastupidavus ja ohutus.

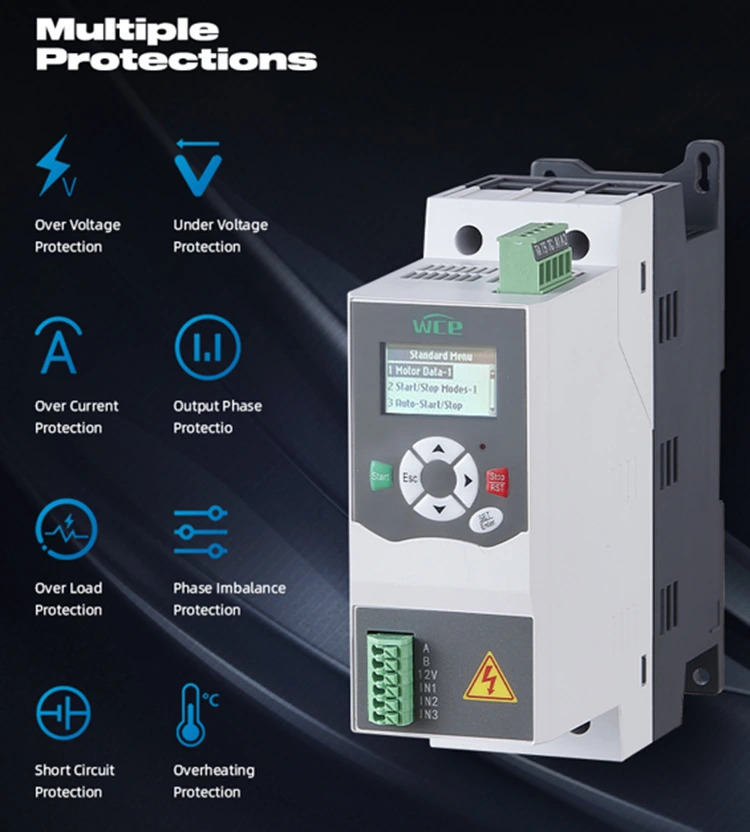

Mitme kaitsefunktsiooni: alapinge kaitse, ülepinge kaitse, ülevoolukaitse, ülekoormuse kaitse, faasikaokaitse, kolmefaasiline tasakaalustamatuse kaitse jne.

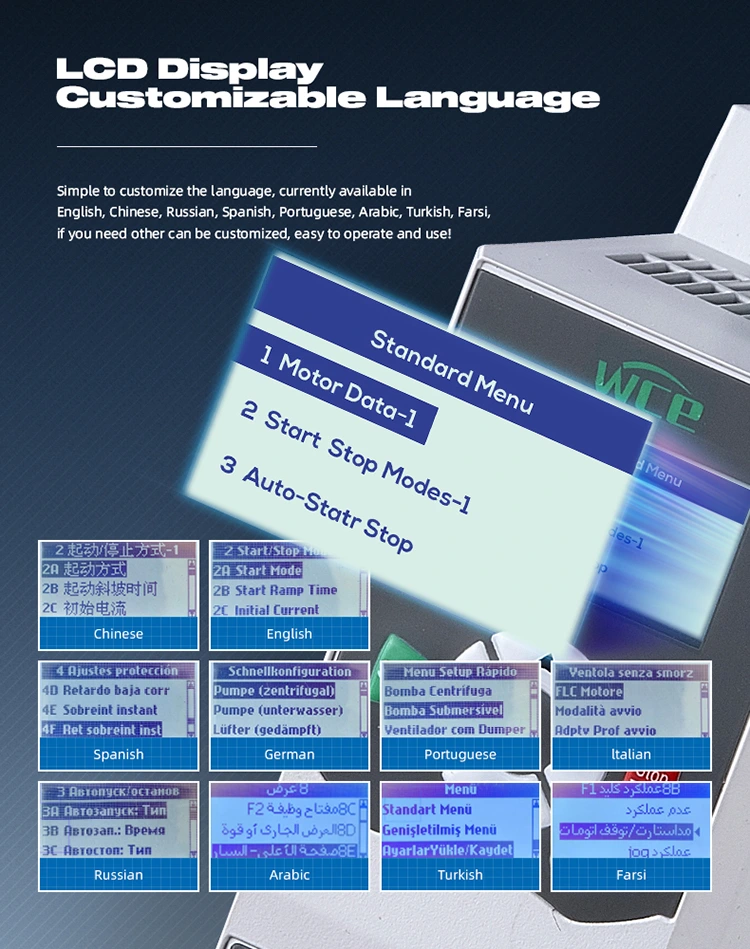

Kõrglahutusega LCD neljarealine ekraan, hõlpsasti töötav. Sellega on kaasas mitu riigikeele väljapanekut ja seda saab vajadusel kohandada.

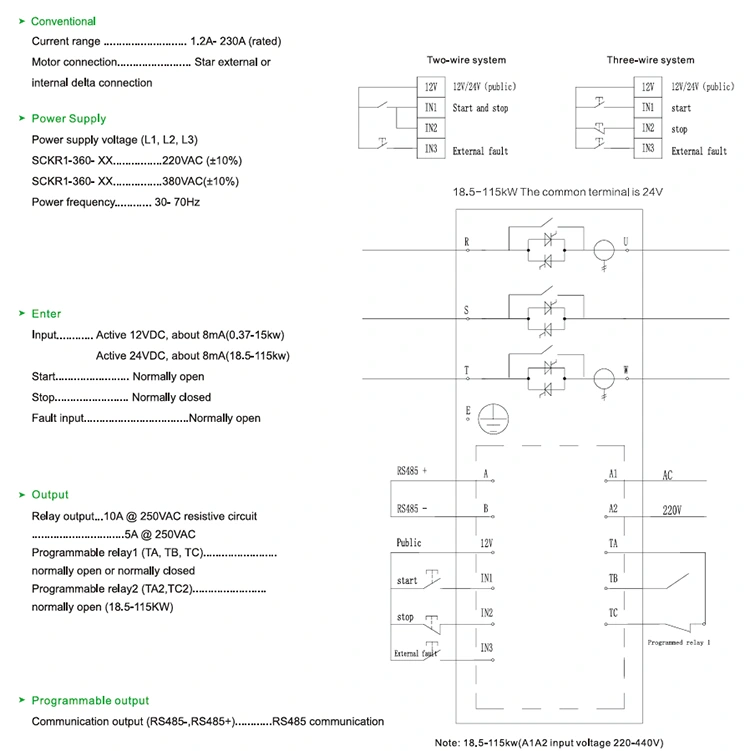

Pehme stardi juhtmestiku skeem.
