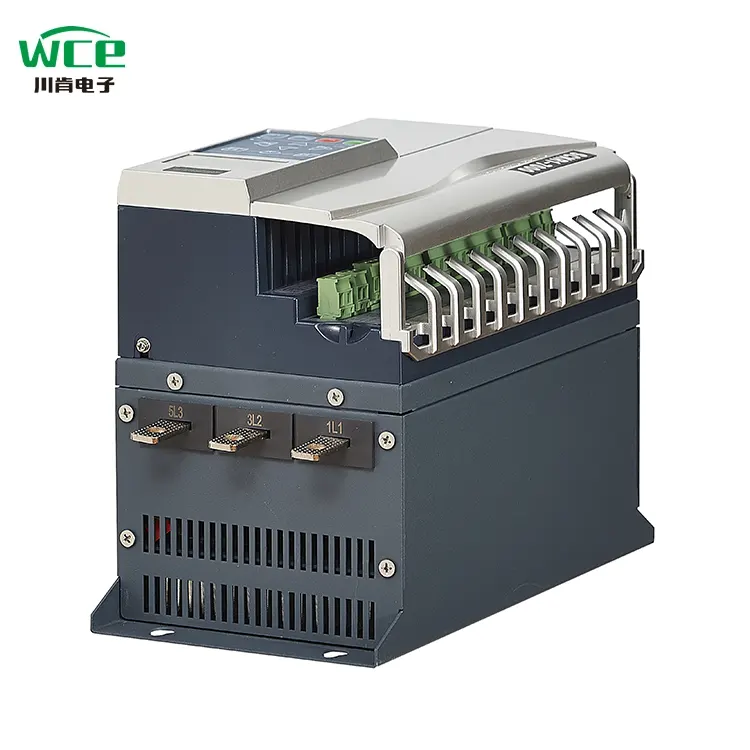

11kW 15kW 22kW 380V sisseehitatud ümbersõidul pehme starter

Arukas interaktsioon ja mugav töö: 7000 -seeria pehmed starterid on varustatud LCD vedelkristallide ekraanidega, millel on lihtne ja intuitiivne liidese kujundus ning sujuv ja mugav töökogemus. Süsteem on varustatud 8 keele kuvamisfunktsiooniga ja toetab konkreetsete riiklike keelte kohandamist, rahuldades täielikult kasutajate vajadusi erinevates piirkondades.

Mitmekommunikatsioon ja kauge intelligentne kontroll:See on varustatud standardse ModBus 485 suhtlusfunktsiooniga ning toetab ka kohandatud kommunikatsioonimeetodeid nagu Siemens ProfiBus Protocol ja Mobiiltelefonirakendus, aidates kasutajatel saavutada tõhusat kaugjuhtimispuldi silumist ja täpset juhtimist ning ruumiliste piirangute rikkumist.

Silmapaistev jõudlus ja pikaajaline vastupidavus: Varustatud uhiuue kohandatud alalisvoolu kontaktoriga, võrreldes tavaliste vahelduvvooluga kontaktoritega, parandatakse selle jõudlust 3 korda, soojust väheneb 2,6 korda, ohutust suurendatakse 25%võrra, energiasäästliku efektiivsuseni 20%-ni ja tööiga ületab 100 000 korda, pakkudes usaldusväärset garantii seadme stabiilseks toimimiseks.

Tõhus soojuse hajumine ja stabiilne töö:Varustatud 24 V kiire alalisvoolu ventilaatori ja uuendusliku 360 ° igakülgse soojuse hajumise disainiga, tagab see tugeva tuulejõu, tagades, et seadmed säilitaksid kogu töö vältel hea soojuse hajumise oleku ja stabiilse jõudluse.

Sügav koostöö ja kvaliteediuuendus: Oleme jõudnud sügavale koostööle kodumaise noteeritud ettevõtte Hubei Taijiga ning võtnud vastu kohandatud moodulid ja türistorid, mis erinevad turu tavalistest moodulitest. See suurendab märkimisväärselt kandevõimet ja loob kindla aluse seadmete tõhusaks toimimiseks.

Sujuv disain, kulude kokkuhoid:Pole vaja installida väliseid ülemkontaktereid, säästa tõhusalt paigaldusruumi, vähendada kaabli kulusid, lihtsustada paigaldusprotsessi ja muuta paigaldamist mugavamaks ja kiiremaks.

Uuenduslik kontroll, lihtne algus: Võrreldes tavaliste pehmete starteritega on lisatud uus ruudukujulise pöördemomendi käivitusmeetod, pakkudes suurema lähtemomendi, saavutades lihtsa ja sujuva alguse ning kohanedes keerukamate töötingimustega.

Reaalajas jälgimine, ohutuse tagamine:Varustatud PT100 sisendterminaliga saab see jälgida mootori temperatuuri reaalajas, haarata viivitamatult mootori tööseisundist, takistada tõhusalt ebanormaalse temperatuuri põhjustatud rikeid ja tagada mootori ohutu töö.

Humaniseeritud disain, muretu paigaldus: See võtab kasutusele pistikklemmiplokid, muutes paigaldamise ja töö lihtsaks ja mugavaks. Juhtme täitmiseks ja seejärel uuesti süstimiseks ühendage klemmiplokid lahti, mis parandab oluliselt paigaldamise efektiivsust.

Simulatsiooni testimine, usaldusväärne kontrollimine: See on varustatud toimingu simulatsioonifunktsiooniga. Isegi kui pehme starteri põhiahel pole toiteallika pingega ühendatud, võib see simuleerida mootori käivitus-, töö- ja peatumisprotsessi, kinnitades kiiresti, kas pehme starteri enda komponentide tööseisund on normaalne.

Hädaolukord ja pidev töö: Lisatud on hädaolukorra stardifunktsioon. Isegi türistori ühe etapi järsu lagunemise korral suudab pehme starter siiski säilitada normaalse töö, tagades võtmevarustuse pideva töö ja vähendades seiskamisohtu.

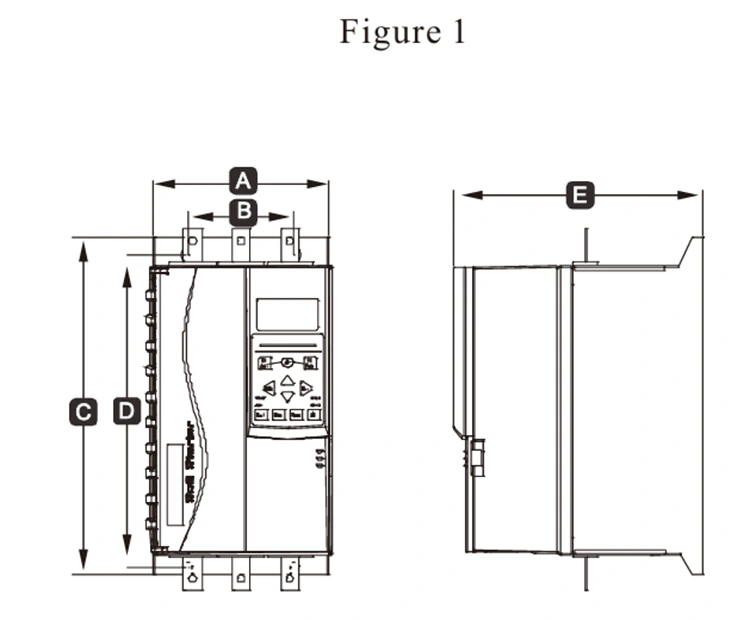

Toote parameeter (spetsifikatsioon)

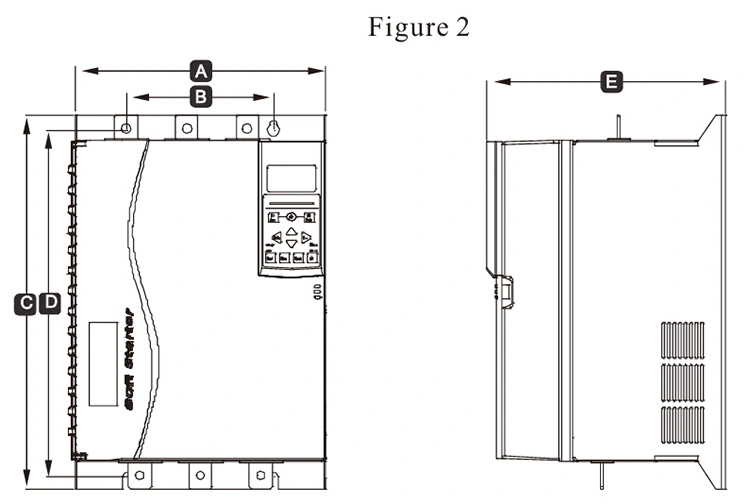

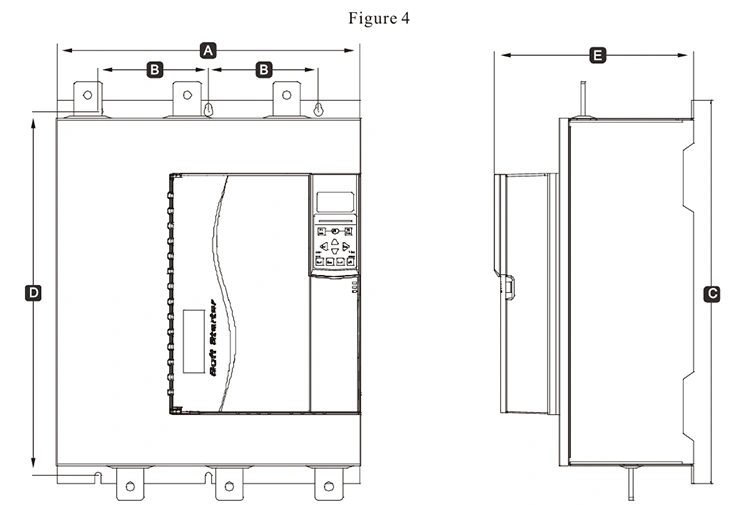

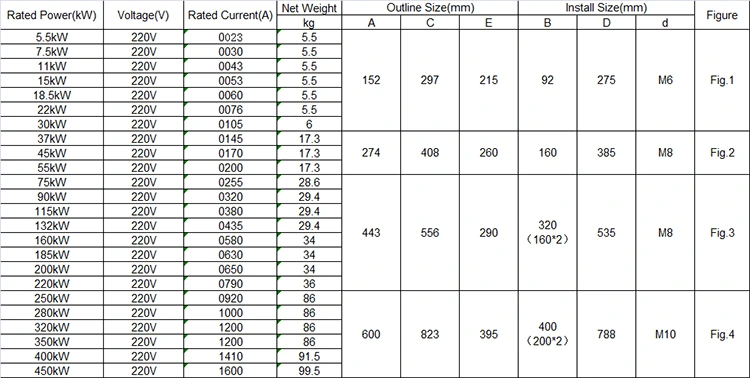

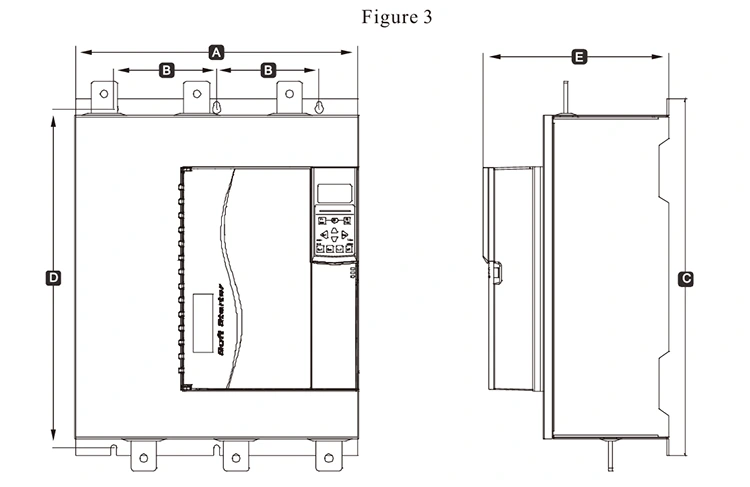

Suurus, kaal ja vool 220 V

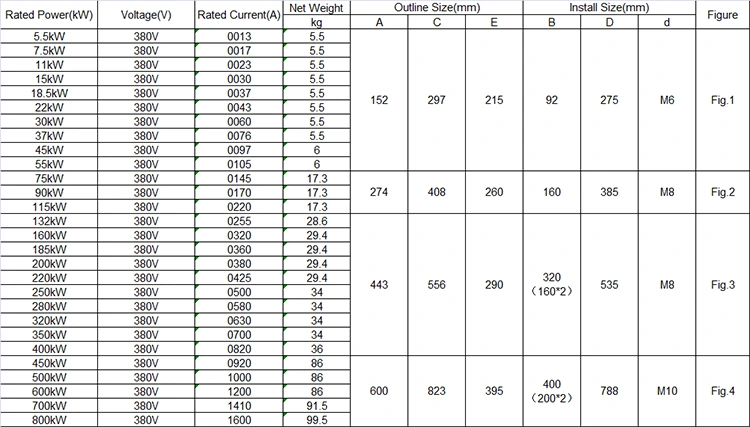

Suurus, kaal ja vool 380 V

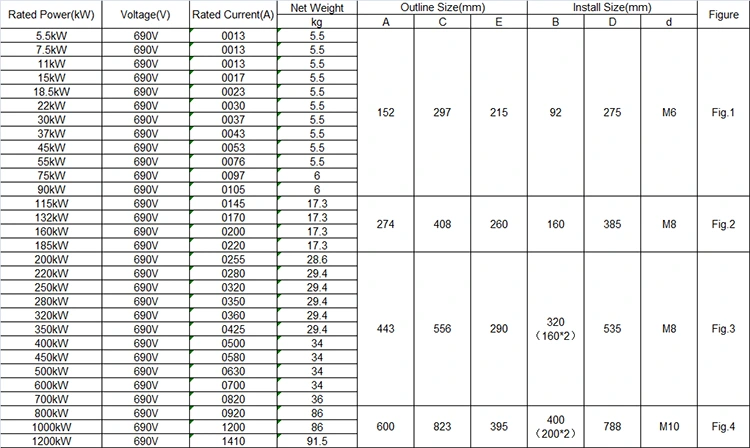

Suurus, kaal ja vool 690 V

Tootefunktsioon

1. suhtlusfunktsioon

Kaasas Modbus RTU -side, saab lisada laienduskaarte lisada Profibus ja PROFINET -i suhtlus.

2, võib olla väline klaviatuur +4 read LCD -ekraan

Klaviatuuri saab kaugtöö vajaduste rahuldamiseks kiiresti sisestada ja eemaldada.

3, mootori kaitse funktsioon põhjalikum

Ülepinge kaitse, alapinge kaitse, ülevoolukaitse, ülekoormuse kaitse, aluskoormuse kaitse, faasikadude kaitse, ümbersõidu rikke, türistori tõrge, kolmefaasiline voolu tasakaalustamatus, ülekuumenemise kaitse jne.

4, lai toiteallika pingevahemik

Tutvuge peamise toiteallika sisendpingega 220-690 V üldotstarbeline.

5.

Üks kommunikatsiooniterminalide komplekt, viis digitaalse sisendterminali rühma, üks analoogväljundi komplekt, kolm programmeeritavate releede komplekti ， mootori termistor -klemmid ja PT100 temperatuuriklemmid.

◆ Kolmefaasiline toiteallikas: AC220V, AC380V, AC690 V ± 10%

◆ Hinnatud vool: 13A-1600A,

◆ Kohaldatav mootor: üldine orava puuri tüüpi vahelduvvoolu asünkroonmootor

◆ Stardirežiim: pinge kaldtee, praegune kaldtee, pöördemoment

◆ Parkimisrežiim: pehme peatus, tasuta peatus ， piduripeatus, adaptiivne peatus.

◆ Loogika sisend: takistus 1,8kΩ, võimsus +24 V

◆ Stardisagedus: soovitatav on alustada mitte rohkem kui 10 korda tunnis

◆ Kaitsetase: IP20

◆ Jahutusrežiim: õhujahutus

◆ Paigaldusrežiim: seina rippumine

◆ Keskkonnatingimused: kõrgus ületab 2000 meetrit, suutlikkust tuleks vastavalt vähendada ja ümbritseva õhu temperatuur on vahemikus -10 kuni +40 ° C

Vastav õhuniiskus ei ületa 95%(20 ℃ ± 5 ℃), pole tuleohtlikku, plahvatusohtlikku, söövitavat gaasi, juhtivat tolmu, siseruumides paigaldamist, hea ventilatsioon, vibratsioon alla 0,5 g

Tooterakendus

Tooteid saab kasutada metallurgia- ja keemiatööstuses, kompressorites, kraanades, omavalitsuste inseneriteaduses.

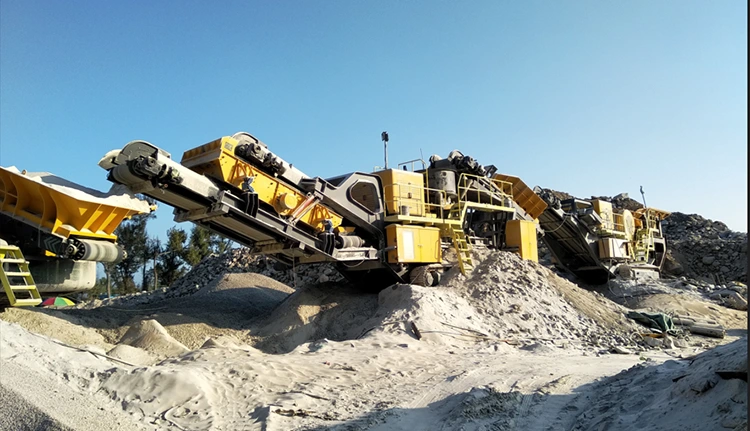

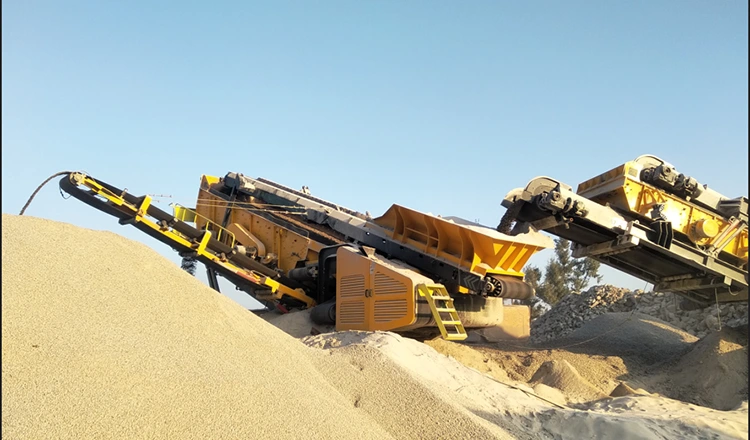

Purusti, sorteeri erineva suurusega kivid.

Online -pehmet starterit kasutatakse purustaja tööstuses laialdaselt, seda saab kasutada löögikorpuses, lõualuu purustaja, koonuse purustaja, haamri purusti ja nii edasi. Saab kasutada suure võimsusega peremeesorganismil, vähendada lähtevoolu, vähendada mehaanilist mõju. Pehme starter saab mootori väljundvõimsust automaatselt reguleerida vastavalt purusti tegelikule koormusele. Kui purusti ei ole koormatud ega valguskoormus, vähendab pehme starter mootori pinget ja voolu, nii et mootor töötab madalama võimsusega, et saavutada energiasäästmise eesmärk. Statistika kohaselt saab pärast pehme starteri kasutamist purusti energiatarbimist vähendada umbes 10–30%.

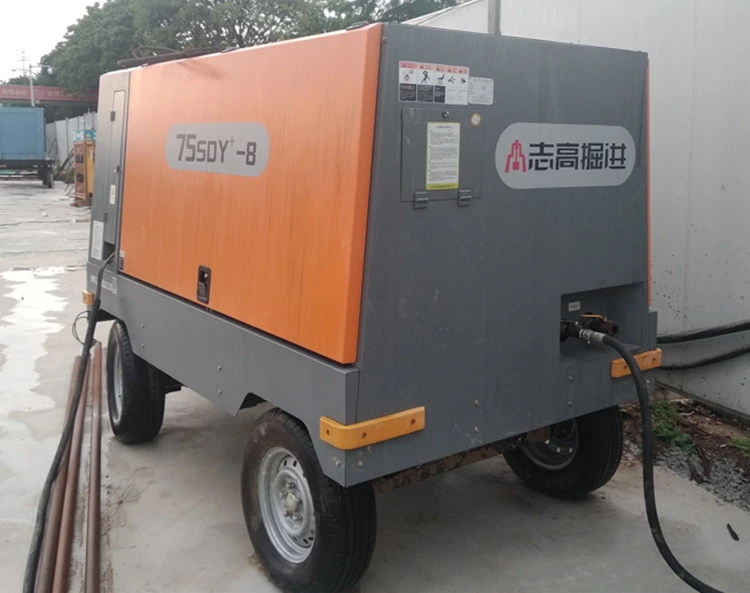

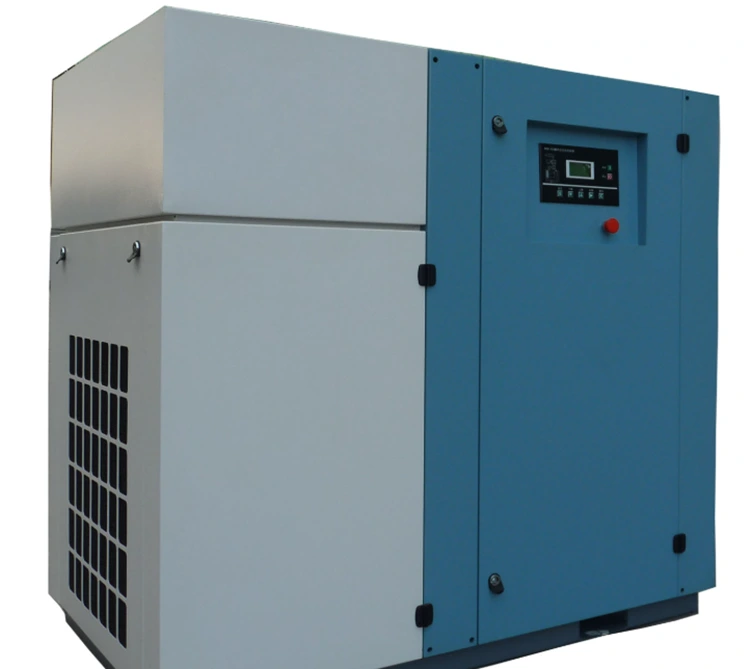

Õhukompressor

Õhukompressori pehme starter on spetsiaalne pehme starter, mis on kohandatud erinevatele õhukompressoritele. Pehme starteri paigaldamine õhukompressorile võib muuta õhuvarustuse rõhu stabiilseks ja rõhuregulaatori kaudu saab õhukompressor töötada kindla rõhu väärtuse all, rõhk on stabiilne ja usaldusväärne ning rõhk võib olla järkjärguline seadistamine ja reguleeritav igal ajal. Mootorit, et saavutada pehme starti, kompressori tööelu ja hooldustsüklit pikendatakse tunduvalt. Õhukompressori heitgaaside mahtu kontrollib õhukompressori kiirus, silindris olev õhuklapiplaat ei avane enam korduvalt ja suletud ning selliseid töötingimusi nagu klapi iste ja vedru on oluliselt paranenud, mis väldib kõrgtemperatuuri ja kõrgsurvegaasi teravat voolu ja mõju ning vähendab hooldustöökoormust.

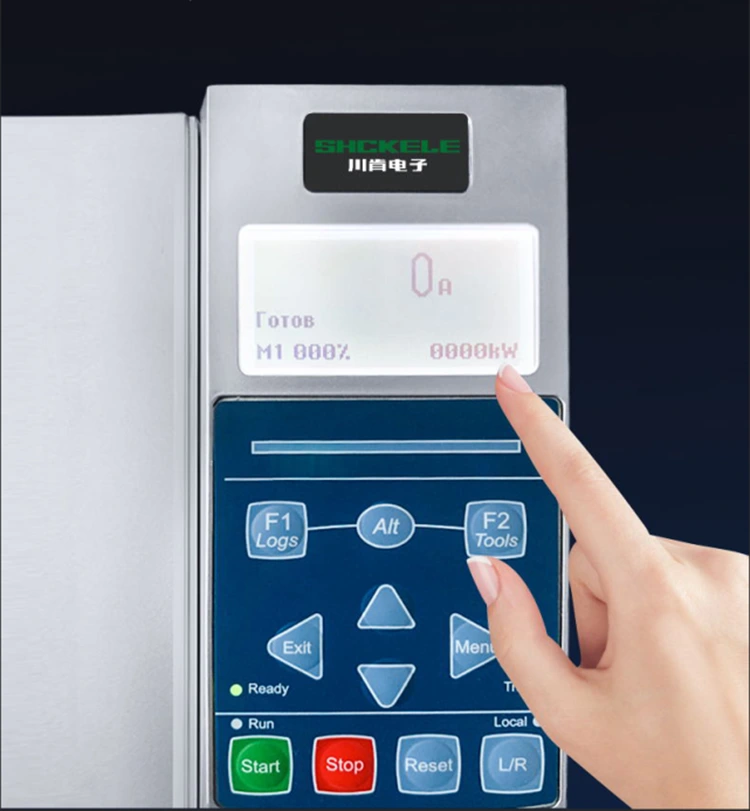

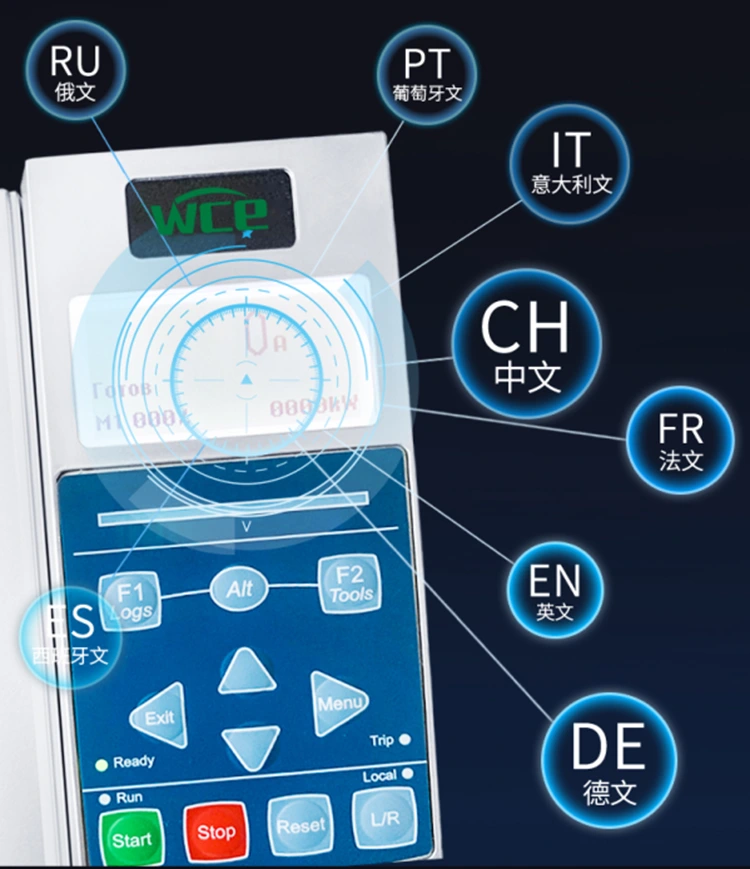

Kõrglahutusega LCD neljarealine ekraan, hõlpsasti töötav. Sellega on kaasas mitu riigikeele väljapanekut ja seda saab vajadusel kohandada. Klaviatuur on pleghable ja hõlpsasti liigutav.

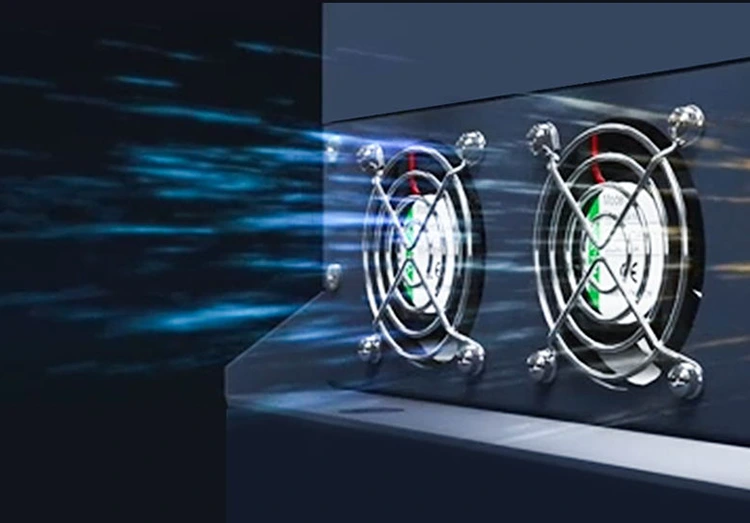

Sisemise ümbersõiduga pehme starteriga türistor töötab ainult käivitamisel ja lülitub töö ajal kontaktorile, nii et see tekitab vähem soojust. Kuid installisime siiski kontaktori jahutamiseks ventilaatori. Paigaldage ventilaator, et see maha jahutada. Kõik 75kW ja üle 7000-seeria pehmed starterid on varustatud 24 V kiire alalisvoolu ventilaatoritega, pakkudes 360 ° kõikehõlmavat soojuse hajumist ja tugevamat tuultjõudu. See mitte ainult ei vähenda ootamatuid sulgemisi, mis on põhjustatud ülekuumenemisest, vaid laiendab ka pehme starteri kasutusaega.

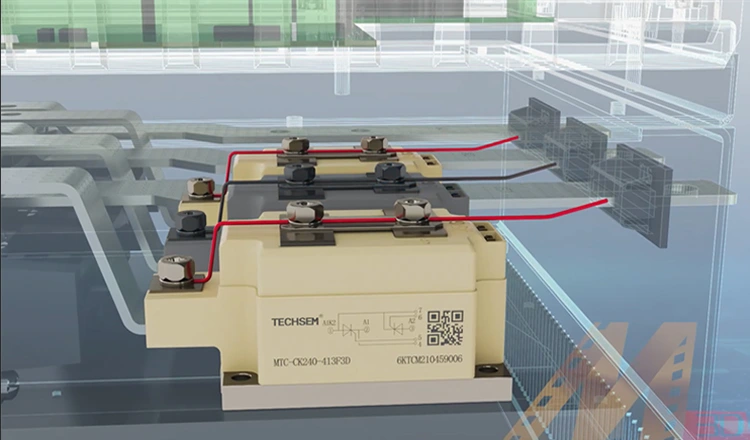

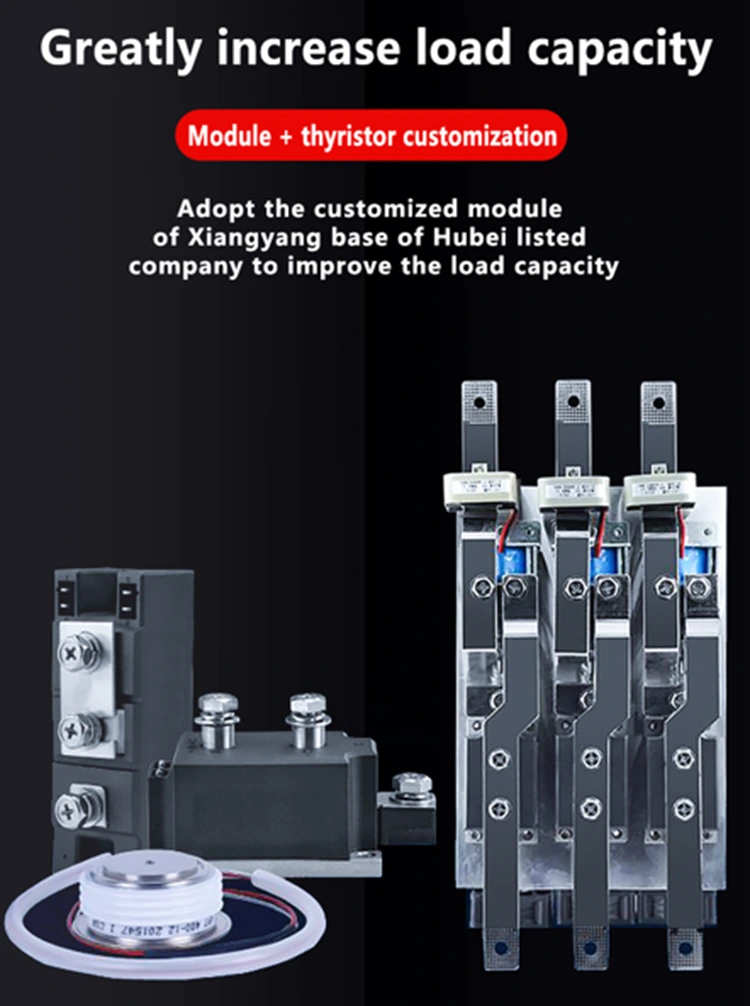

Meil on sügav koostöö kodumaise noteeritud ettevõtte Hubei Taijiga ja kasutame kohandatud mooduleid ja türistoreid, mis erinevad turul pakutavatest geneerilistest moodulitest, et parandada kandevõimet. Meie DC kontaktorid on ka spetsiaalselt kohandatud, mis kõik sisaldavad hõbedaseid kontakte. Kontaktide kontaktpind on suurem ja suudab saavutada ligi 100 000 kihlumisaega, suurendades märkimisväärselt kasutusaega.

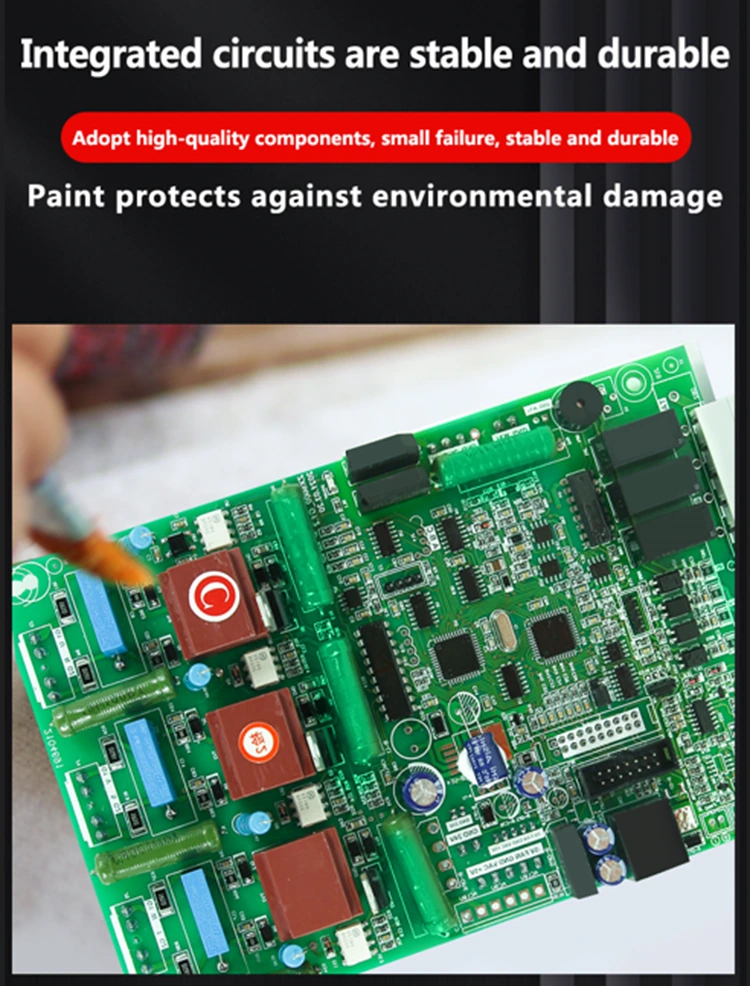

Pehme stardilauaplaadi harjavärvi peamine eesmärk (tavaliselt kolm värvivastast värvi või niiskusekindlat kattekihti) on kaitsta vooluahela stabiilsust ja eluiga keerulises töökeskkonnas, et tagada, et vooluahela tööaeg on pikem, me kõik kasutame kvaliteetseid plaastreid ja pistikprogramme, mis on väga madal, ja kõik kasutavad väga madalat pritsimist, mis on väga madal. Suurenenud vastupidavus ja ohutus.

Ainulaadne hädaolukorra funktsioon. Tavalised pehmed starterid ei saa töötada, kui türistori üks etapp on kahjustatud. 7000 -seeria hädaolukordade toimimisfunktsioon võimaldab pehmel starteril endiselt töötada hädaolukorras, kui türistori üks etapp laguneb, vähendades masinakahjustustest põhjustatud majanduslikke kaotusi ja kasutajate väljalülitamist.

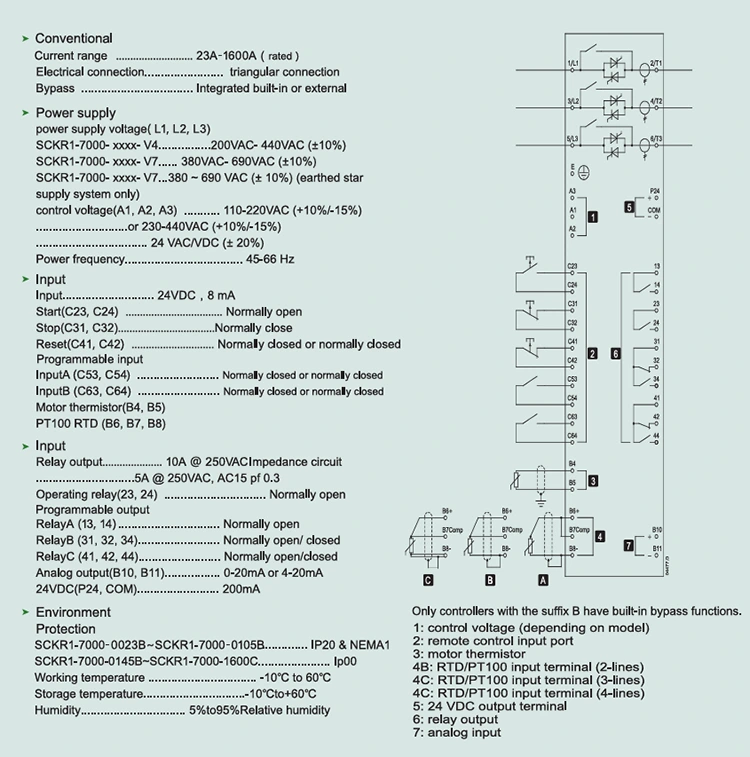

Pehme stardi juhtmestiku skeem.
